Как найти, проверить и заменить датчик давления масла на «Фольксваген Пассат» Б3 и прочих модификаций

Двигательные агрегаты автомобилей «Фольксваген Пассат» очень долговечны и неприхотливы в эксплуатации. Простота работы и повышенная износостойкость мотора стали доступны благодаря хорошо продуманной системе смазки трущихся деталей двигателя. Единственная проблема, которая возникает у автовладельца, связана с тем, что приходится изредка производить замену датчика давления масла (ДДМ). Дело в том, что многие виды датчиков уже не выпускаются, а замена их на современные аналоги не всегда приводит к ожидаемому результату. Более детально требуется рассмотреть процесс на модификации Б3.

Где находится ДДМ на различных моделях мотора Volkswagen Passat

На разных моделях Volkswagen Passat устанавливались различные виды устройств для проверки давления. На сегодняшний день выпускаются ДДМ только для более современных двигательных агрегатов с маркировками AAM, ABS, EZ, RP, ABN, 1Y, SB, AAZ, 2E, KR и 9A. Причём для каждой конкретной модификации двигателя предназначается свой датчик:

  • одноконтактный датчик синего цвета, располагается в головке блока цилиндров, минимальное значение — 0.25 бар (VAG № 028 919 081 D);

  • двухконтактный датчик чёрного цвета, монтируется вблизи мотора на корпусе маслофильтра, диапазон работы от -.5 до 1.8 бар (VAG № 035 919 561 А);

  • одноконтактный белого цвета, располагается на корпусе масляного фильтра, максимальный показатель при эксплуатации — 1.8 бар (для VAG № 065 919 081 Е);

  • устройство с одним контактом серого цвета, монтаж — на фильтре у двигателя, значение работы — 0.9 бар (VAG № 068 919 981 А);

  • одноконтактный датчик с чёрным покрытием, фиксируется также на масляном фильтре, значение — 1.4 бар (для VAG № 068 919 081 D).

То есть в зависимости от вида мотора будет различаться и местоположение датчика давления масла. Чаще всего на современных моделях используются два датчика: один из них располагается на кронштейне, который идёт на масляный фильтр, а другой размещается на выходе из фильтра. Такая комбинация позволяет добиться максимального считывания актуальной информации о давлении в системе смазки.

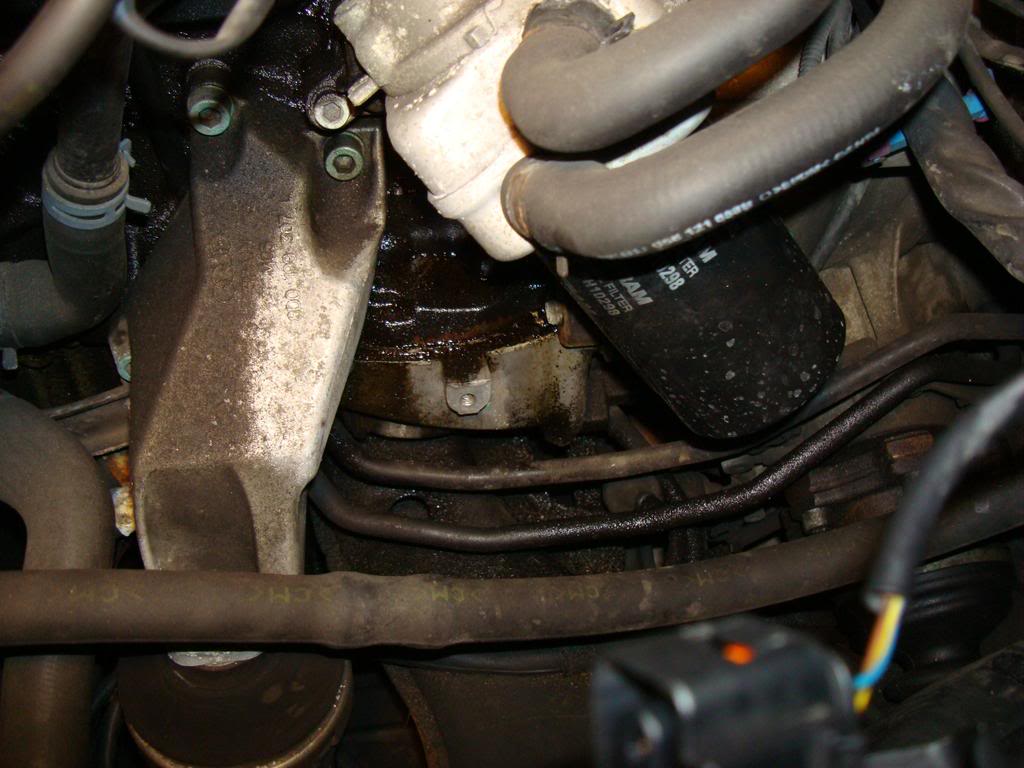

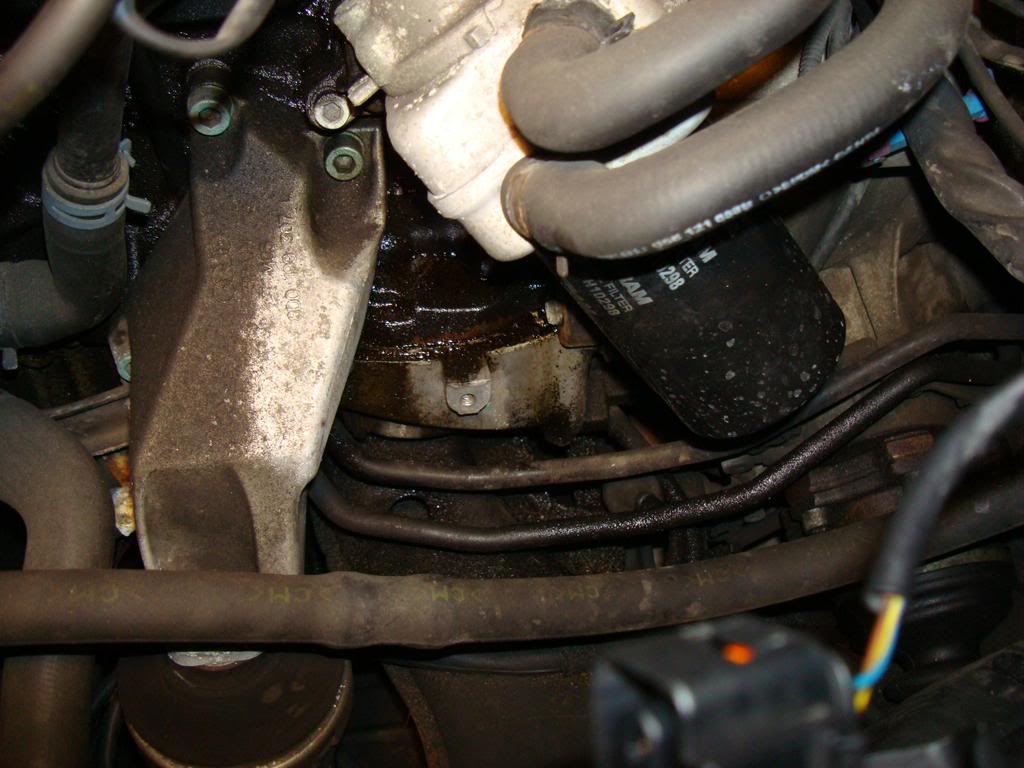

Местоположение датчиков давления масла

Оба устройства фиксируются на масляном фильтре

Система имеет возможность обрабатывать сигналы, поступающие сразу с двух устройств. Сами же датчики представляют собой выключатели, которые запрограммированы отключаться при определённом давлении масла. Оптимальные показатели из срабатывания:

  • для нижнего — менее 0.3 бар;

  • для верхнего — более 1.8 бар.

Два датчика на «Фольксваген Пассат»

Один рассчитан на работу при низком давлении, другой при высоком

Владельцы «Пассатов» отмечают, что надёжность устойств в разных моделях моторов действительно долговечная. Однако если начинаются какие-либо проблемы с ДДМ (выход из строя, износ мембраны, замыкание в проводке), то потребуется много сил, чтобы выявить причину поломки:

Говорят, это болезнь всех Пассатов. Мигает датчик и орет зуммер, т. е. это датчик высокого давления. Ругается на 2 тыс. оборотах с копейками, но только после прогрева двигателя, и если разогнать движок до 2500 (иногда 3000), то сразу перестаёт. Слегка подтекал сам датчик, был заменен, не помогло. Был заменён фильтр и само масло, не помогло. Буду думать дальше…

Тутта

http://volkswagen-passat-b3.ru/toplivo-i-ekspluatacionnye-zhidkosti/1923-datchik-davleniya-masla.html


Как проверить датчик давления масла на «Фольксваген Пассат» Б3 и прочих

В каких случаях потребуется диагностика устройства? Если мотор работает ровно, и нет никакого волнения по поводу скорости разгона, то лезть под капот совершенно не обязательно. Однако, как только «Пассат» начинает проявлять некоторые признаки выхода из строя ДДМ, стоит как можно быстрее провести проверку этого устройства. Признаками неисправности ДДМ на Volkswagen Passat считаются:

  • автомобиль не заводится с первого раза;

  • машина дёргается при езде на малых скоростях;

  • постепенная потеря мощности мотора;

  • периодически появляется или постоянно горит лампа-индикатор;

  • посторонние шумы при работе двигательного агрегата.

Если хотя бы один из признаков был замечен водителем, стоит потратить немного времени и провести проверку устройства. К тому же диагностику вполне можно выполнить и самостоятельно, сэкономив время и деньги на услугах СТО.

Измерение давления в системе манометром

Манометр — самой простой способ измерить давление и выявить неисправность

Процедура проверки ДДМ

В некоторых случаях причиной срабатывания датчика давления масла является критический уровень смазочной жидкости в двигателе. Поэтому перед тем как начинать проверку датчика, стоит убедиться, что в моторе имеется необходимое количество масла:

  1. Из гнезда открутить ДДМ.

  2. Устройство вкрутить в манометр.

  3. Сам же манометр через переходник подключить в тому гнезду, из которого был выкручен датчик.

  4. Провод «земля», идущий от манометра, соединить с массой автомобиля.

  5. Взять дополнительные два провода и подсоединить один от контрольной лампочки 12 V с клеммой «+» на аккумуляторе, а другой с контактом ДДМ. Лампа должна загореться.

  6. После этого, не снимая проводов, потребуется завести мотор. Постепенно увеличивая обороты работы двигателя, нужно следить за показаниями манометра и светом лампы. В тот момент, когда давление достигнет диапазона 1.2–1.6 бар (бензин) или 0.75–1.05 (дизель), лампа должна погаснуть.

  7. При прогретом двигателе при температуре масла выше 80º С манометр должен показывать давление не менее 2 бар.

Пример срабатывания контрольной лампы

Простейший способ определения неисправностей в любом электронном устройстве

Если все условия соблюдены и показатели манометра не отклоняются от нормы, то датчик давления находится в работоспособном состоянии. В противном случае необходима его замена.

Видео: диагностика ДДМ своими руками

Как заменить деталь

Если говорить о замене современных датчиков на автомобиле, то автолюбители сразу же меняют два устройства: верхнее и нижнее. Если вышел из строя первый, то и второй будет работать недолго, поэтому рекомендуется сразу же демонтировать оба датчика и заменить их новыми.

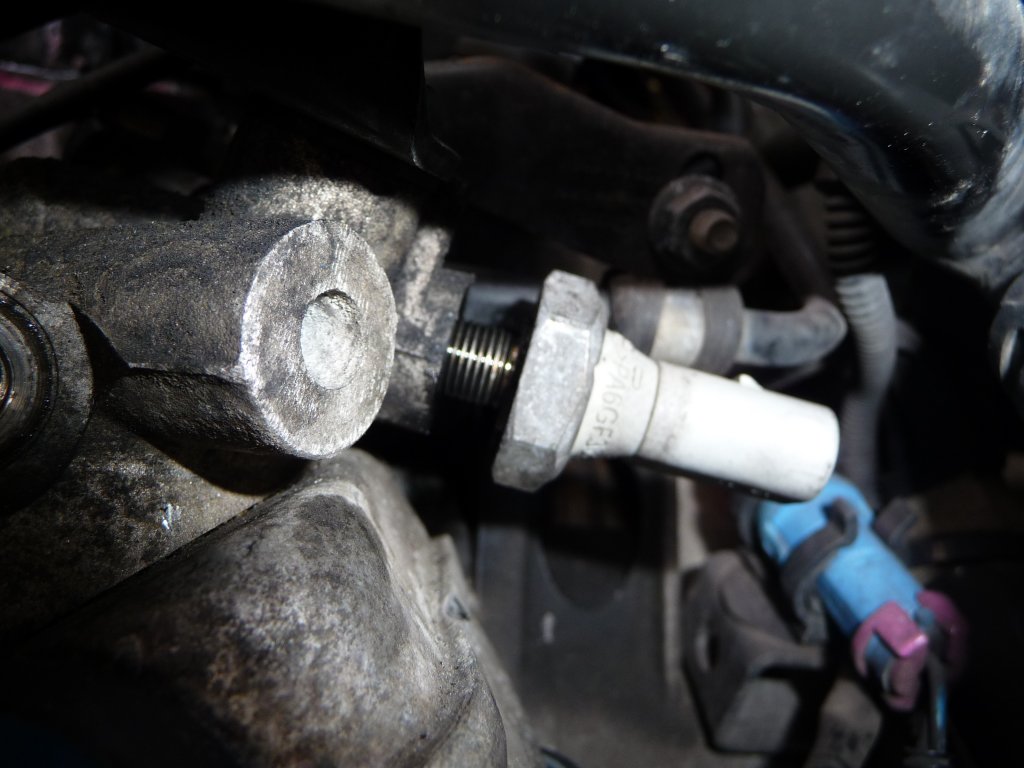

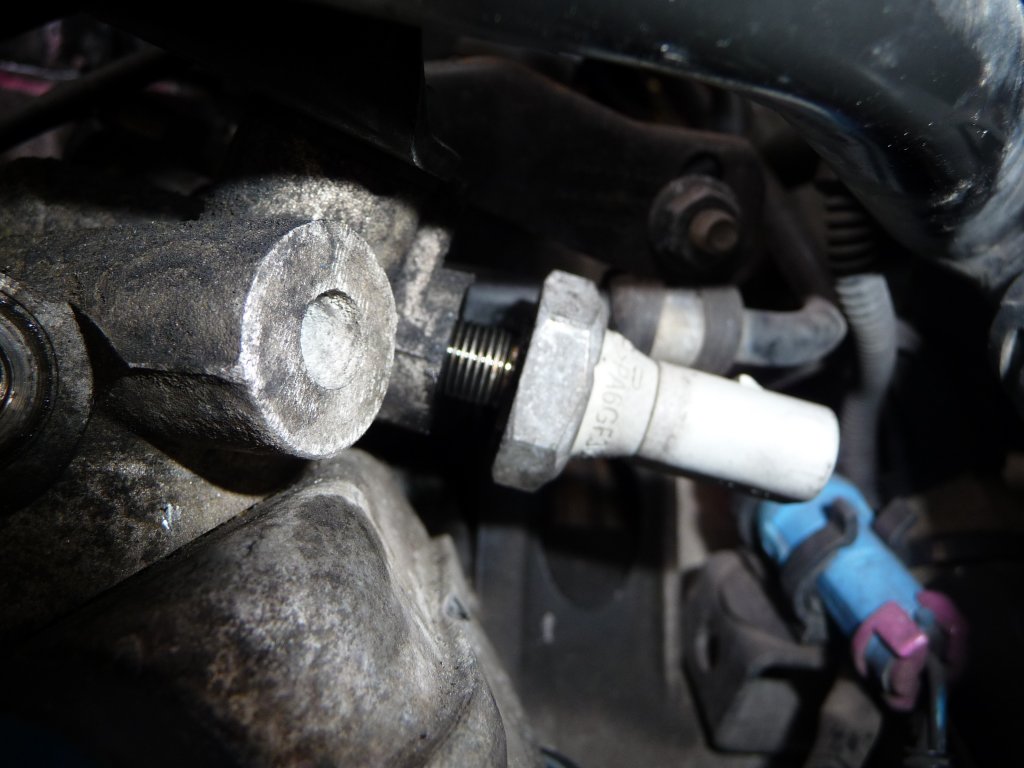

Как правило, на моторах В3 (последние версии «Фольксваген Пассат») устанавливаются датчики синего цвета (на входе у масляного фильтра, рассчитанный на небольшое давление) и белого (после маслофильтра, высокого давления). Их замена не занимает много времени, так как расположение устройств в подкапотном пространстве довольно удобное для проведения работы:

  1. На двух датчиках необходимо потянуть за их колпачки — так происходит отключение клеммы от самого корпуса устройства. Провода помечены белым и синим цветом, поэтому их невозможно перепутать при дальнейшем подключении.

  2. Далее необходимо выкрутить сами датчики, работаем головкой на 24.

  3. Если в гнёздах скопились грязь и масло, потребуется их убрать мягкой тканью без ворса.

  4. В чистое посадочное место вкручивается новый датчик. То же самое повторяется и для второго устройства.

  5. На них одеваются колпачки с клеммами: к синему датчику идёт синий провод, к белому — белый.

  6. После замены рекомендуется завести двигатель и убедиться в отсутствии подтеканий с новых соединений.

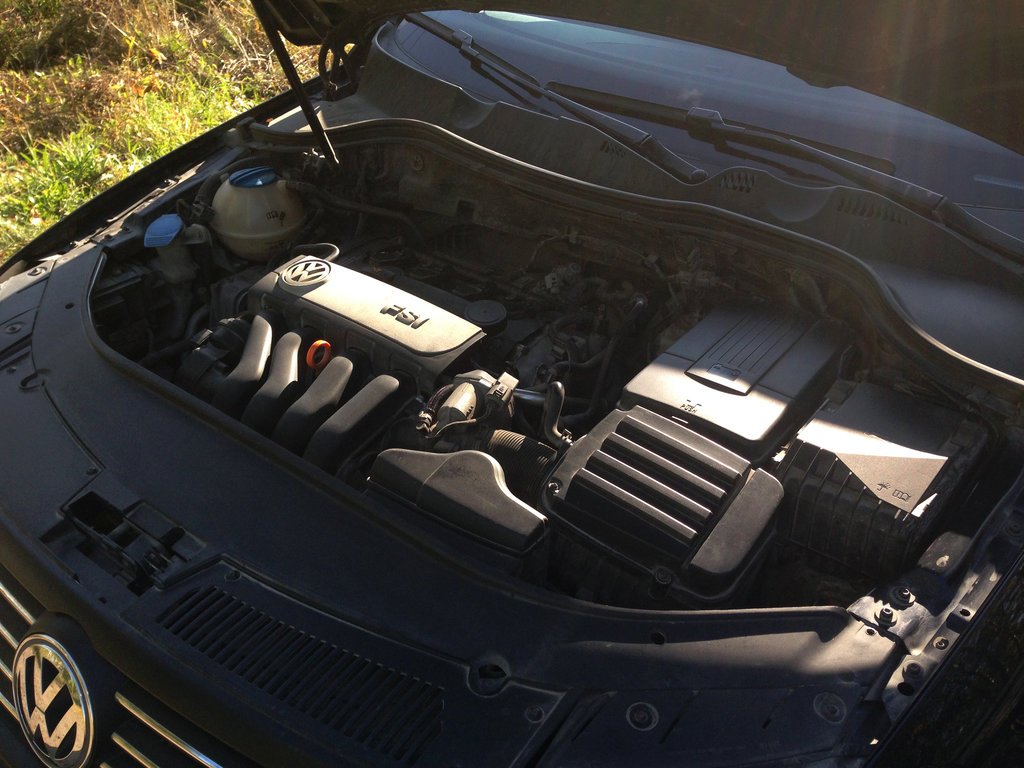

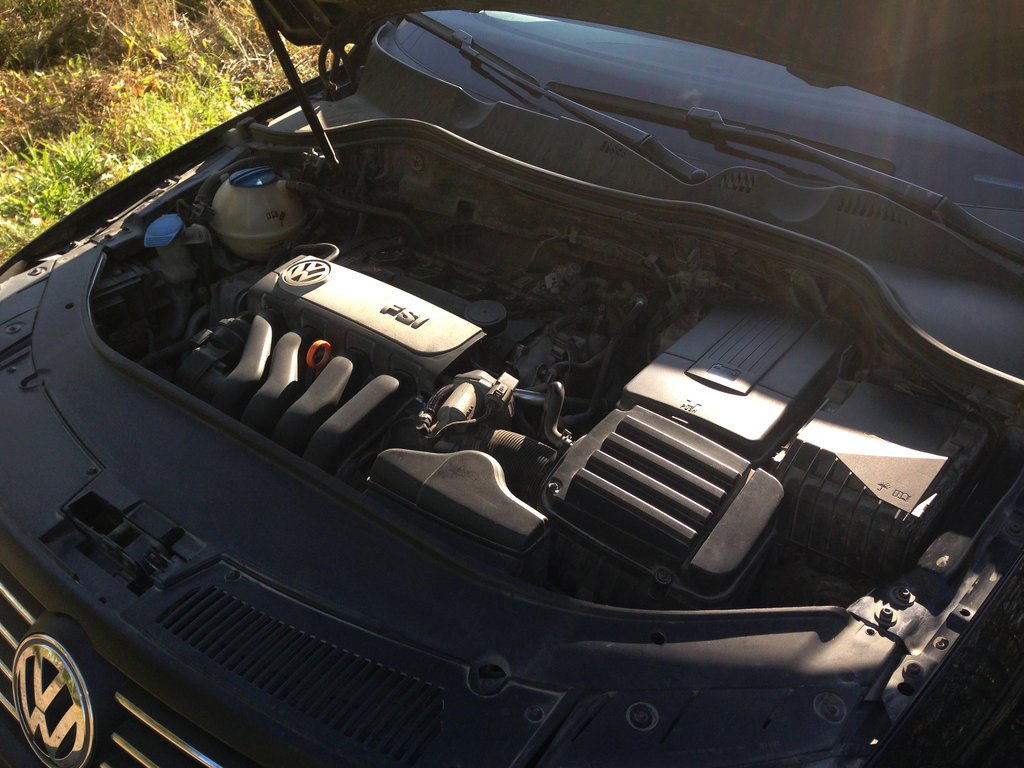

Фото: основные этапы работы

Таким образом осуществляется замена датчиков давления масла на «Пассатах». В том случае, если один датчик располагается на двигателе у коллектора (предыдущие модели), процедура замены проходит по этой же схеме.

Работу рекомендуется проводить после охлаждения мотора, так как можно получить ожоги от горячих поверхностей металла.

Видео: замена ДДМ своими руками

Замена устройства на автомобилях модели «Фольксваген Пассат» под силу даже неопытному водителю. Конструкция машины продумана до мелочей, поэтому добраться до устройства и провести его проверку или замену довольно просто. В силу практичности немецкого автомобиля процедура не подразумевает демонтажа дополнительных элементов у мотора или же наличия эстакады.
