Ремонт и замена глушителя ВАЗ 2104–2107

Как шутят некоторые водители, глушитель относится к тем деталям, которые «на скорость не влияют». Действительно, добраться до гаража без глушителя, если уж так случилось, допустимо. Но повседневная комфортная и безопасная эксплуатация автомобиля без этого важного элемента конструкции невозможна.

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

  • уменьшение шума работы мотора;
  • преобразование энергии отработавших газов;
  • безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

Выпускной тракт

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

На Политбюро министр автомобильной промышленности Александр Михайлович Тарасов выступил с докладом, в котором рассказывал о положении дел в автопроме и говорил о необходимости постройки нового завода с использованием зарубежного опыта, а Дмитрий Фёдорович Устинов, бывший глава Минобороны, курировавший вопросы военно-промышленного комплекса, возразил, что имея такую «оборонку», ничего не стоит построить новый завод собственными силами. И тогда Косыгин предложил строить два завода — один по советским «лекалам», а второй — с иностранцами. Идея была принята, и в результате появилось два завода: «Ижмаш» на 220 000 автомобилей в год и ВАЗ с годовой мощностью в 660 000 авто.

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для замены глушителя понадобится:

  • смотровая яма или подъёмник;
  • отвёртка;
  • набор автомобильных ключей;
  • молоток.

Снятие и установка глушителя

Чтобы демонтировать «глушак», отремонтировать его, а затем вернуть на место, придерживайтесь такой последовательности действий:

  1. Загоните машину на смотровую яму. Заглушите двигатель, выключите зажигание. Обождите, пока остынет выпускной коллектор.
  2. Разогните крючья резиновых ремней подвеса глушителя.
    Подвес глушителя

    Разогните с помощью отвёртки крючья резиновых ремней, на которых подвешен глушитель

  3. Открутите крепление выхлопной трубы к резиновой подушке.
    Подушка глушителя

    Открутите гаечным ключом крепление выхлопной трубы к резиновой подушке

  4. Ослабьте хомут сочленения труб основного и дополнительного глушителя.
    Хомут сочленения

    Ослабьте хомут между трубами основного и дополнительного глушителя

  5. Отодвиньте хомут в сторону, снимите основной глушитель.
  6. Ослабьте хомут сочленения приёмной трубы и резонатора.
  7. Аккуратно выбейте резонатор из крепления, ударяя молотком через прокладку.
    Снятие резонатора

    Аккуратно выбейте резонатор из крепления, ударяя молотком через деревянную прокладку

  8. Открутите приёмную трубу от коробки передач.
    Кронштейн коробки

    Открутите приёмную трубу от кронштейна коробки передач

  9. Отогните стопоры, открутите приёмную трубу от коллектора.
    Крепление к коллектору

    Аккуратно отогните стопоры и открутите приёмную трубу от коллектора

  10. Стяните трубу со шпилек.

Новый глушитель установите в противоположной снятию последовательности. При этом не используйте бывшую в употреблении прокладку. Трубы в местах соединения хомутами перед сборкой обработайте графитной смазкой.

Видео: замена глушителя ВАЗ 2107 в гаражных условиях

На ВАЗе в 1979 году специально для «дорогого Леонида Ильича» построили автомобиль, который получил обиходное название «полседьмого». Случилось это после представления руководству страны моделей ВАЗ-2105 и 2107, до серийного производства которых было ещё довольно далеко, а Брежнев пожелал подарить такую машину кому-то из членов семьи. В результате появился уникальный автомобиль, кузов и интерьер которого представлял гибрид «шестёрки» и «семёрки» – отсюда и название.

Как связаны стук и положение глушителя

Если глушитель вдруг начал стучать о какие-то места автомобиля, найдите источник посторонних звуков. Обычно причина кроется в растянувшихся резиновых креплениях. После их замены стук прекратится.

Иногда стук появляется после проведения работ, связанных со снятием глушителя. В этом случае посторонние звуки — следствие ошибок монтажа. Круглые трубы в местах соединений хомутами могут быть слегка повёрнуты относительно правильного положения: больше или меньше, чем требуется задвинуты одна в другую.

Для устранения стука восстановите оптимальное положение элементов системы выпуска отработавших газов.

Аналогичными способами — заменой резинок и коррекцией положения сочленений — «лечатся» провисшие глушители.

Видео: ремонт провисшего глушителя ВАЗ 2106

Нюансы ремонта глушителя

Глушитель «классических» автомобилей ВАЗ, согласно рекомендациям изготовителя, ремонту не подлежит. При возникновении неисправности какого-либо элемента выпускного тракта деталь подлежит замене новой.

На деле автомобилисты часто предпочитают устранять прогоревшие в глушителе дыры — самый распространённый дефект — с помощью сварки.

О возникновении «свищей» свидетельствует изменение звука мотора и появление дыма из-под машины. Для поиска неисправности установите машину на эстакаду, осмотрите элементы системы выпуска отработавших газов.

Если причина в прогоревшей прокладке, снимите глушитель и замените её. Когда есть помощник, можно обойтись без снятия всех элементов системы. Действуйте в следующем порядке:

  1. Открутите крепление трубы к КПП.
  2. Развинтите гайки крепления приёмной трубы к коллектору.
  3. Вдвоём с помощником стяните «штаны» со шпилек, одновременно вращая за изгиб трубы резонатора.
  4. Замените прокладку, установите трубу на место, закрутите крепления.
Прокладка глушителя

Замена сгоревшей прокладки глушителя устраняет посторонние звуки из мотора

Заваренный глушитель обычно служит меньше чем новый. Но и сварка обходится дешевле, чем покупка. Обычно при необходимости ремонта глушителя сваркой обращаются к профессионалам. Если есть оборудование, работу можно выполнить самостоятельно. Для этого понадобится:

  • сварочный аппарат;
  • заготовки для заплаток из листового металла толщиной 1–2 мм;
  • отрезок трубы такого же диаметра, как вышедшая из строя;
  • шлифмашина с отрезным диском по металлу;
  • металлическая щётка;
  • наждачная бумага;
  • термостойкая краска по металлу.

Для ремонта глушителя придерживайтесь такой последовательности:

  1. Снимите глушитель с автомобиля.
  2. Наружным осмотром определите место неисправности и размеры повреждений.
  3. Если в корпусе глушителя значительное отверстие, оцените состояние внутренних деталей. Возможно, ремонт внешней поверхности не принесёт желаемого восстановления функций глушителя без замены внутренностей. В этом случае целесообразно обратиться к профессионалам или попросту поменять неисправную деталь на новую.

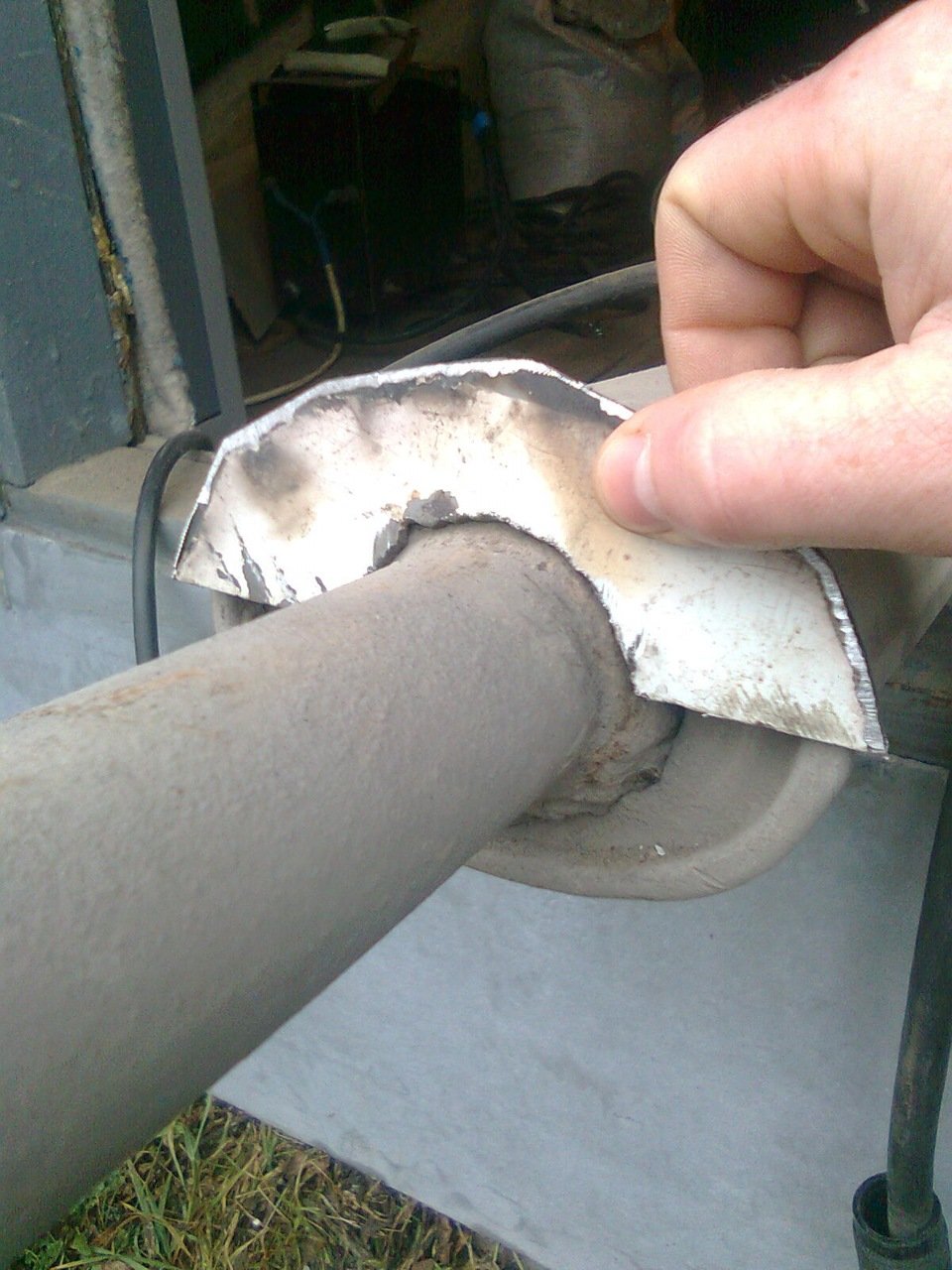

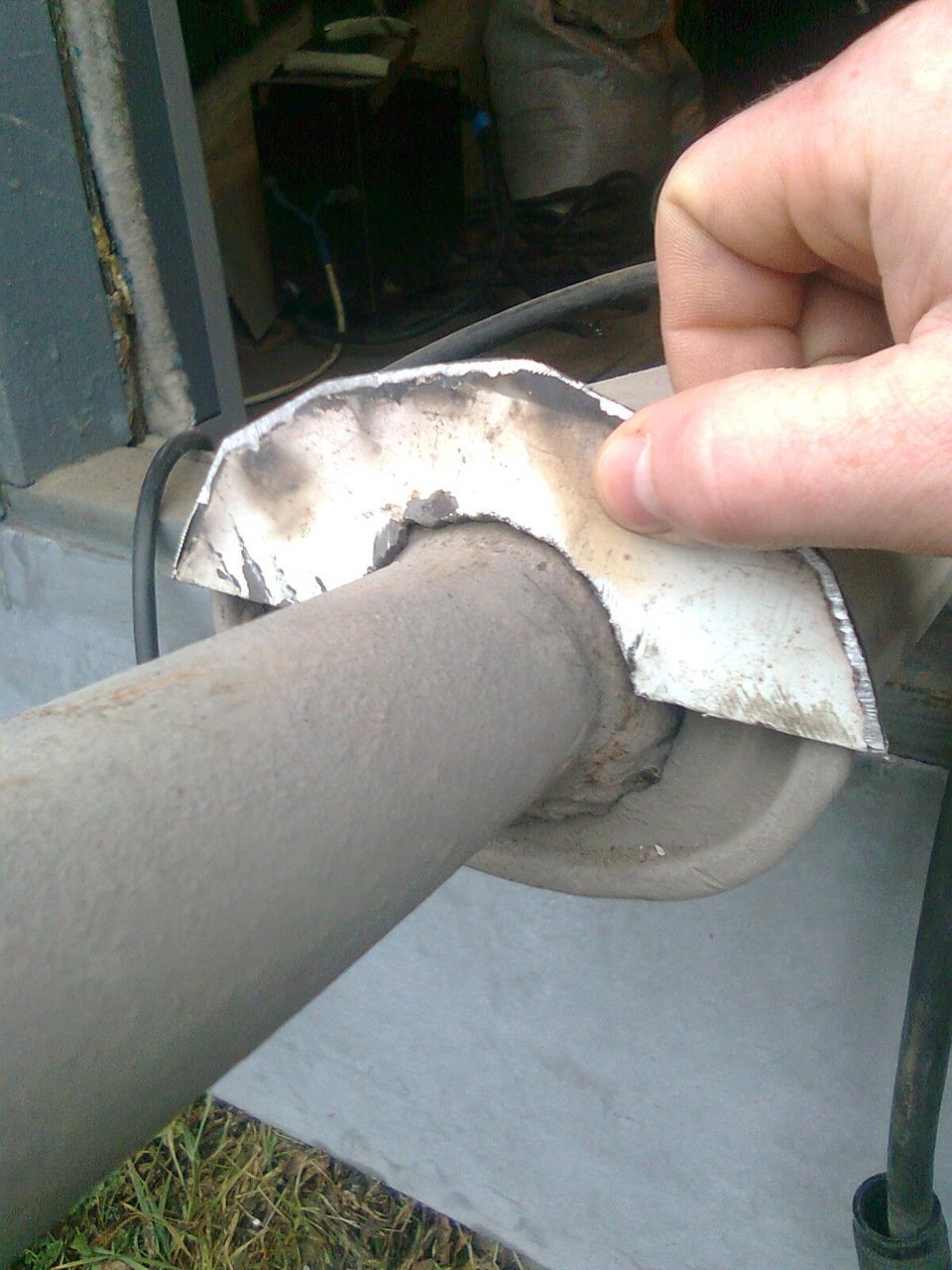

  4. Вырежьте прогоревший участок. Из заготовки сделайте заплатку большего размера, чем повреждение. Приварите заплатку поверх дырки сплошным швом.

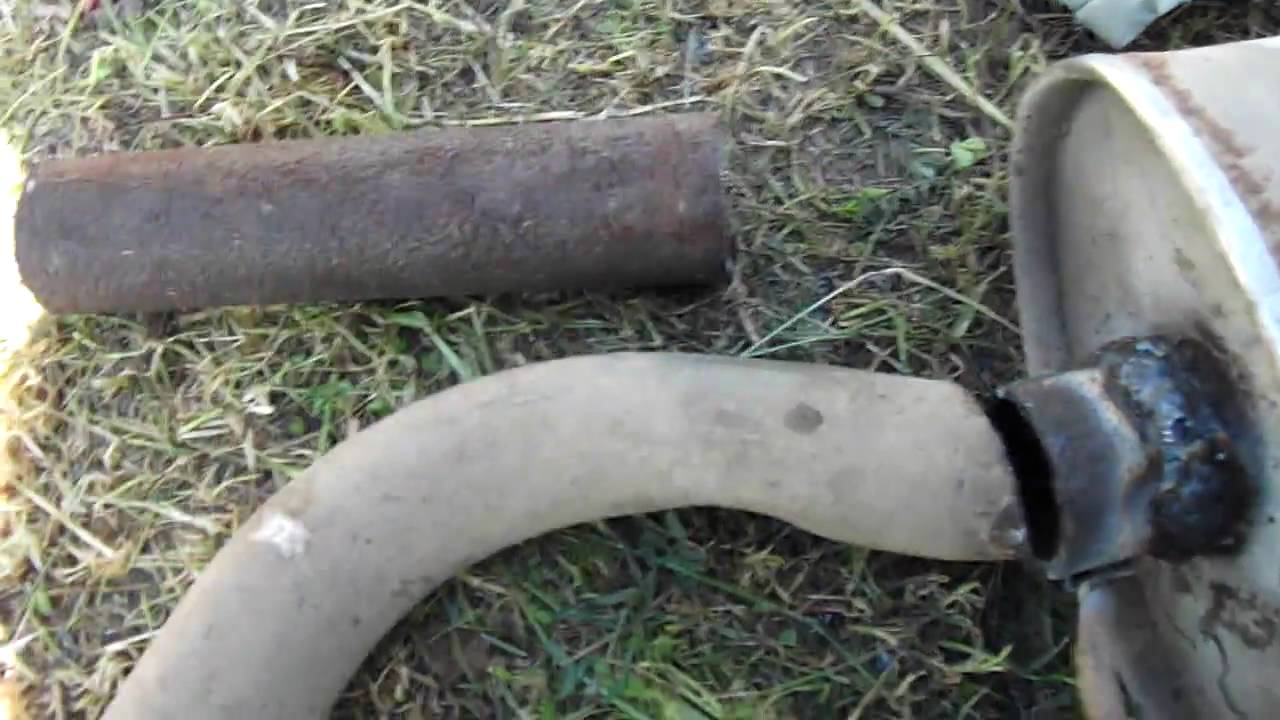

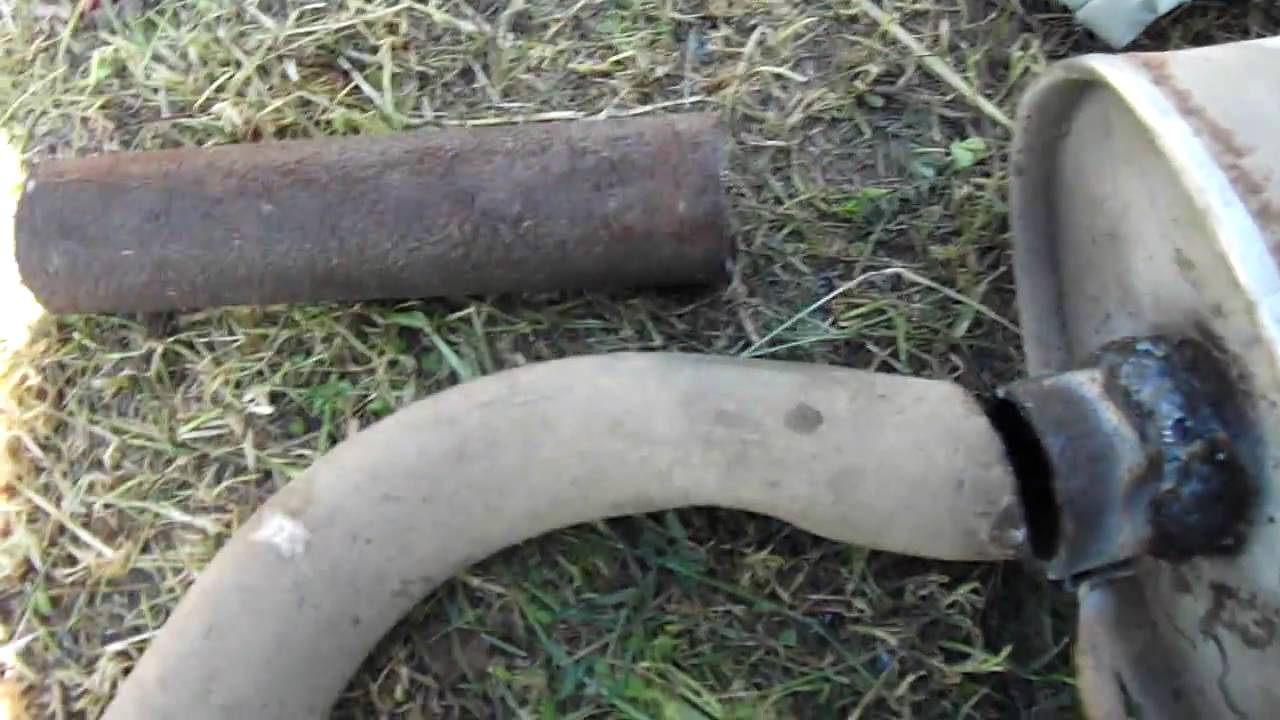

  5. При повреждении в местах стыков трубы и корпуса глушителя вырежьте дефектный участок, замените повреждённую часть трубы, приварите отремонтированную трубу к глушителю сплошным швом.
  6. Отремонтированный глушитель очистите от грязи и ржавчины, окрасьте деталь двумя слоями термостойкой краски.

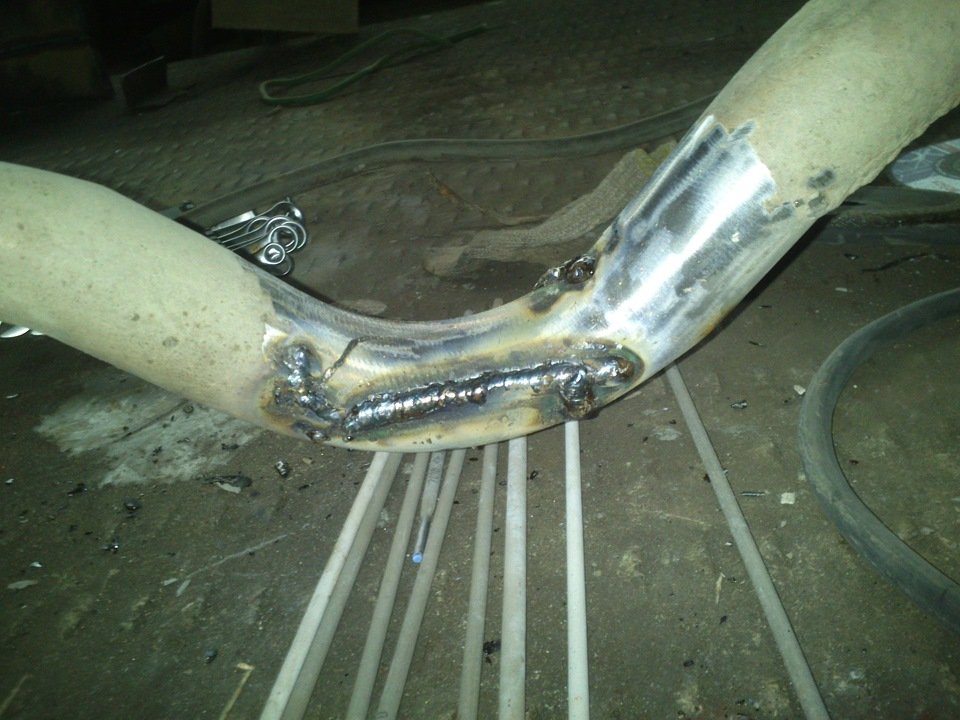

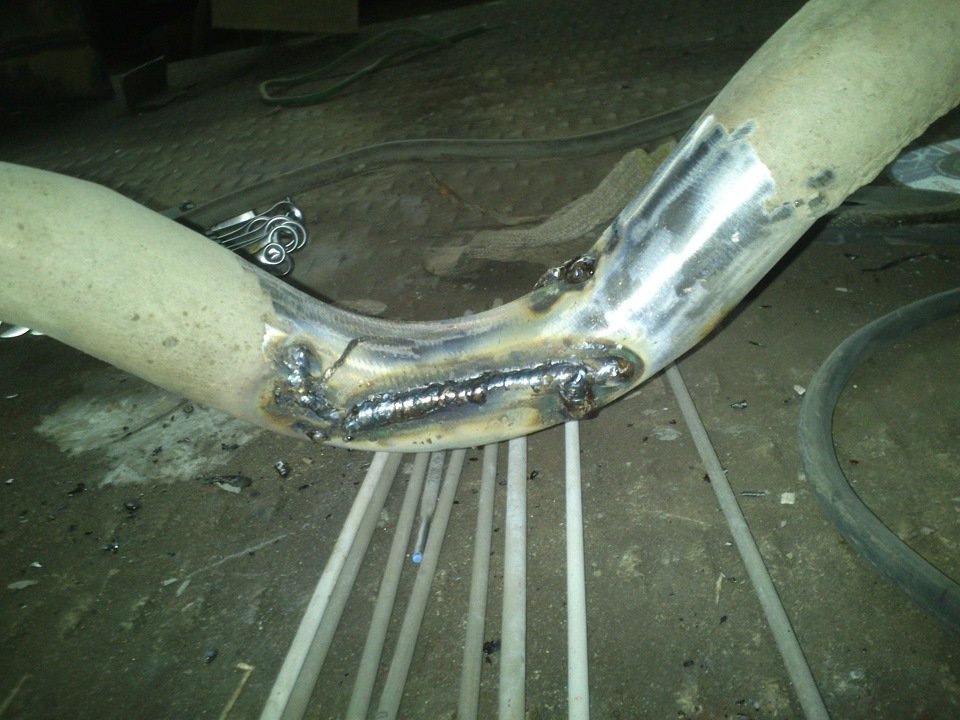

Фотогалерея: сварка глушителя

Видео: ремонт глушителя ВАЗов сваркой

Замена и ремонт глушителя — грязная и трудоёмкая работа. Но ничего сложного в ней нет. Глаза боятся — руки делают.
