Делаем мощный сабвуфер и устанавливаем его в машину своими руками: инструкции, советы

Сабвуфер — это элемент акустической системы, который воспроизводит звучание аудиотреков на самых низких частотах. Иметь хороший сабвуфер — мечта меломана, ведь качественное звучание музыки в салоне машины любят все. Однако подобное устройство стоит недёшево. Впрочем, большинству автовладельцев под силу рассчитать короб для сабвуфера и сделать его своими руками, чтобы избежать ненужных трат на заводскую модель.

Содержание

Как подобрать динамики для своего сабвуфера

Сабвуферы применяются в автомобилях для улучшения звучания музыки на низких частотах. Для обычного прослушивания мелодий или радиопередачи штатной аудиосистемы в машине бывает вполне достаточно, но ценители громкого и чистого звука на пониженных частотах предпочитают размещать в салоне сабвуфер.

Во время подбора динамиков для будущего изделия, автовладелец узнаёт, что по форме и размеру они могут быть круглыми или овальными. Обычно (исходя из габаритов салона автомобиля) выбираются круглые динамики с диаметром 10, 13 или 16 см, а также овальные длиной 15х23 см. Соответственно, чем больше диаметр динамика, тем качественнее будет воспроизводиться звук на низких частотах.

Как узнать, какие автомобильные динамики вам подойдут

Перед самостоятельным изготовлением сабвуфера в автомобиль требуется уточнить несколько основных тезисов:

  • на качество звучания музыки в машине форма динамиков никак не влияет;
  • на глубину и сочность звука влияет только размер динамика;
  • необходимо хорошо продумать, какой именно формы и размера нужны динамики, чтобы сабвуфер уместно смотрелся в салоне.
Сабвуфер в машине

Дизайн не имеет первостепенного значения, поэтому при выборе динамика приоритетными являются его технические характеристики

Проектирование самодельного сабвуфера

Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.

Самый серьёзный момент в изготовлении — это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.

Виды сабвуферов

Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:

  • активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
  • пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.
Савбуфер в машине

Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием

Где установить: в багажнике или под сиденьем

Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:

  • по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
  • в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
  • в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;

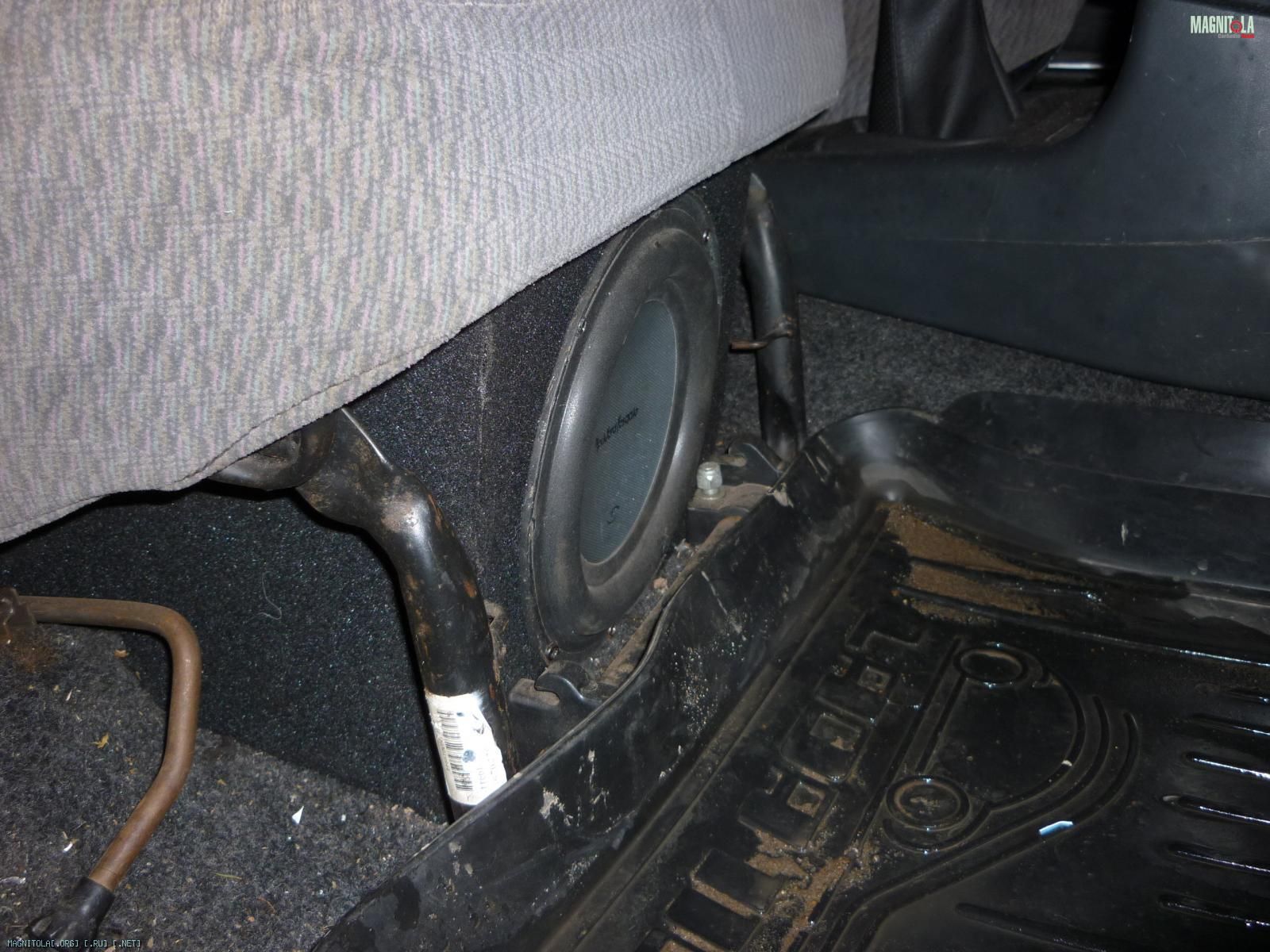

  • на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;

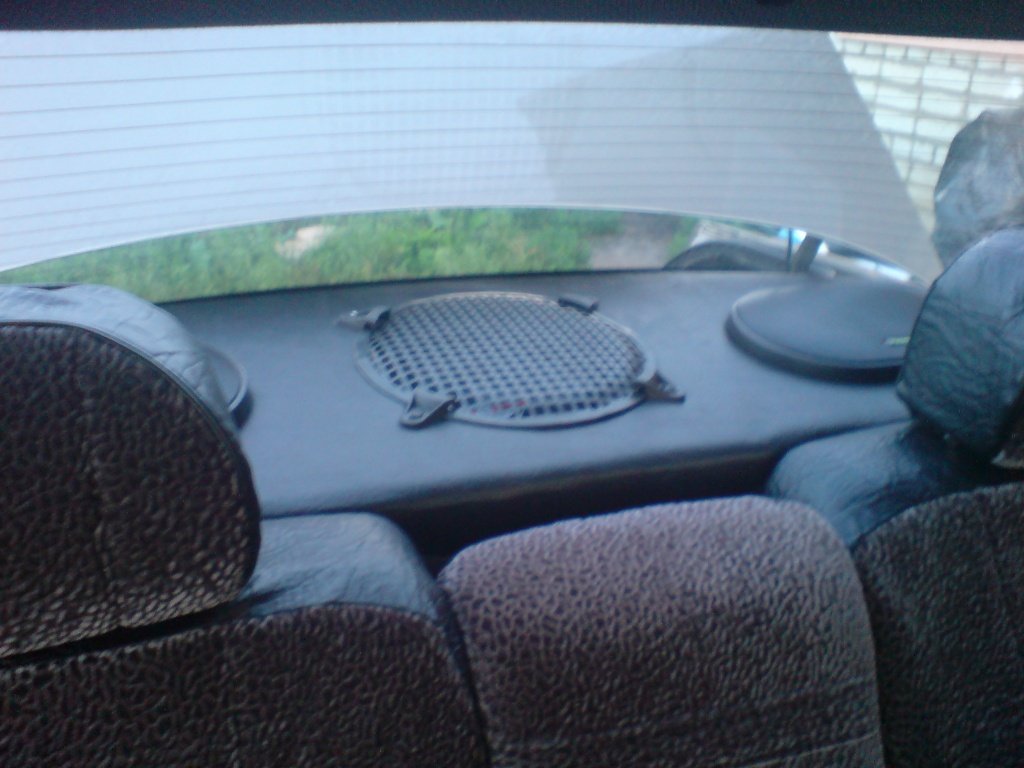

  • на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.

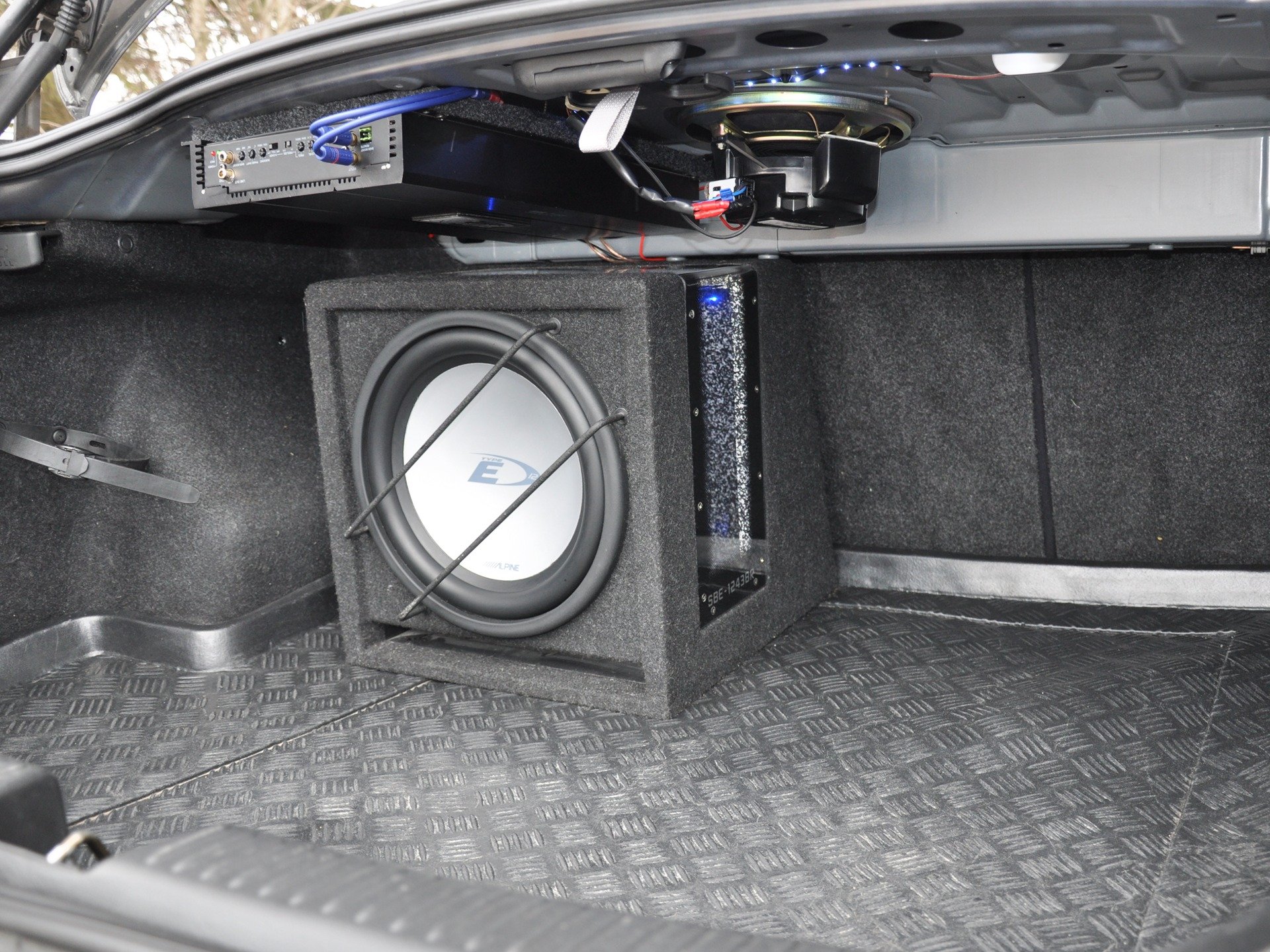

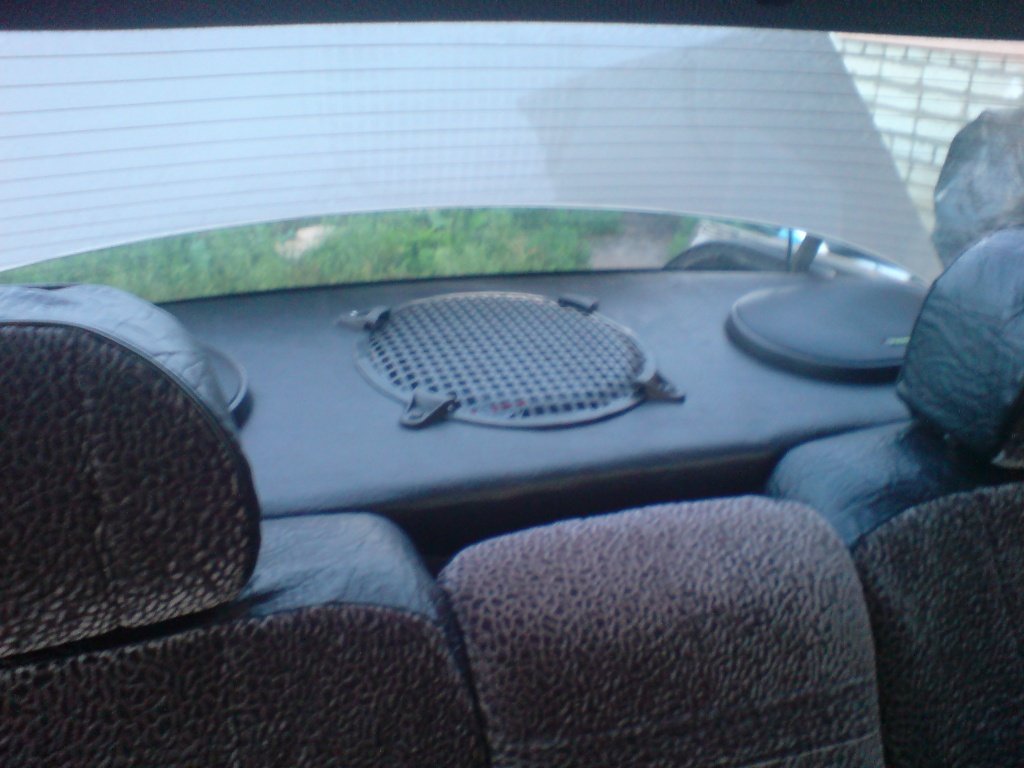

Фотогалерея: основные места для размещения устройства в автомобиле

При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.

Виды и схемы коробов

Выбор типа корпуса для сабвуфера — один из самых важных этапов проектирования. Ведь в зависимости от габаритов и формы короба звучание низких частот может быть направленным или разреженным в пространстве.

Короба сабвуферов могут быть выполнены в нескольких вариантах:

  • рупорный — имеет форму рупора и позволяет чётко направлять звук в нужном направлении;
  • закрытый ящик — не имеет каких-либо излучателей частот, размещённых на корпусе;
  • фазоинвертор — корпус имеет отверстия разного размера для вывода потоков воздуха, это позволяет увеличить КПД такого устройства;
  • пассивный излучатель — аналог фазоинвертора с той лишь разницей, что в корпус встраивается дополнительный диффузор без звуковой катушки;
  • бандпасс — корпус устройства делится на две разные части, в которых монтируются динамики; бандпассы могут быть 4-й, 6-А и 6-Б категорий. Четвёртая категория представляет собой корпус с двумя камерами и одним фазоинвертором, который находится в верхней камере. Шестая категория типа А — это сабвуфер с двумя отсеками, в каждом из которых фазоинвертор. А шестая категория типа Б представляет собой ящик, поделённый на два отсека, в котором фазоинвертор из нижней части работает также и на верхнюю часть;
  • четвертьволновый резонатор — короб оформлен в виде трубы, очень сложен в проектировании, но гарантирует в несколько раз лучшее звучание низких частот, чем остальные виды коробов сабвуферов.

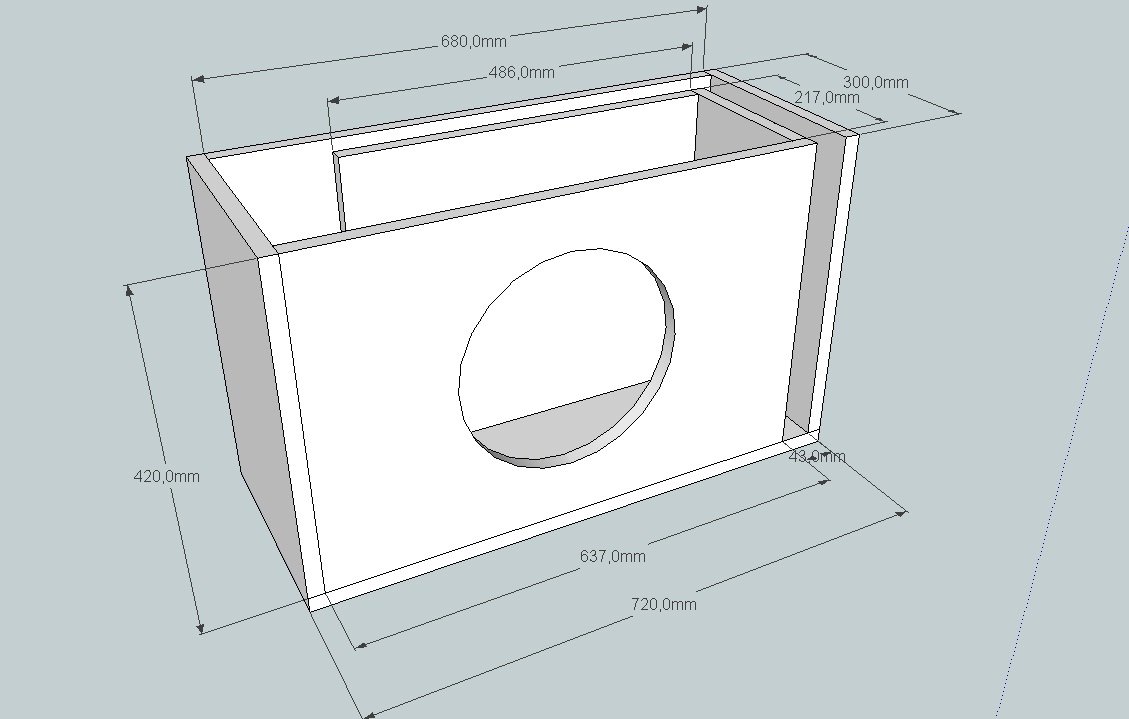

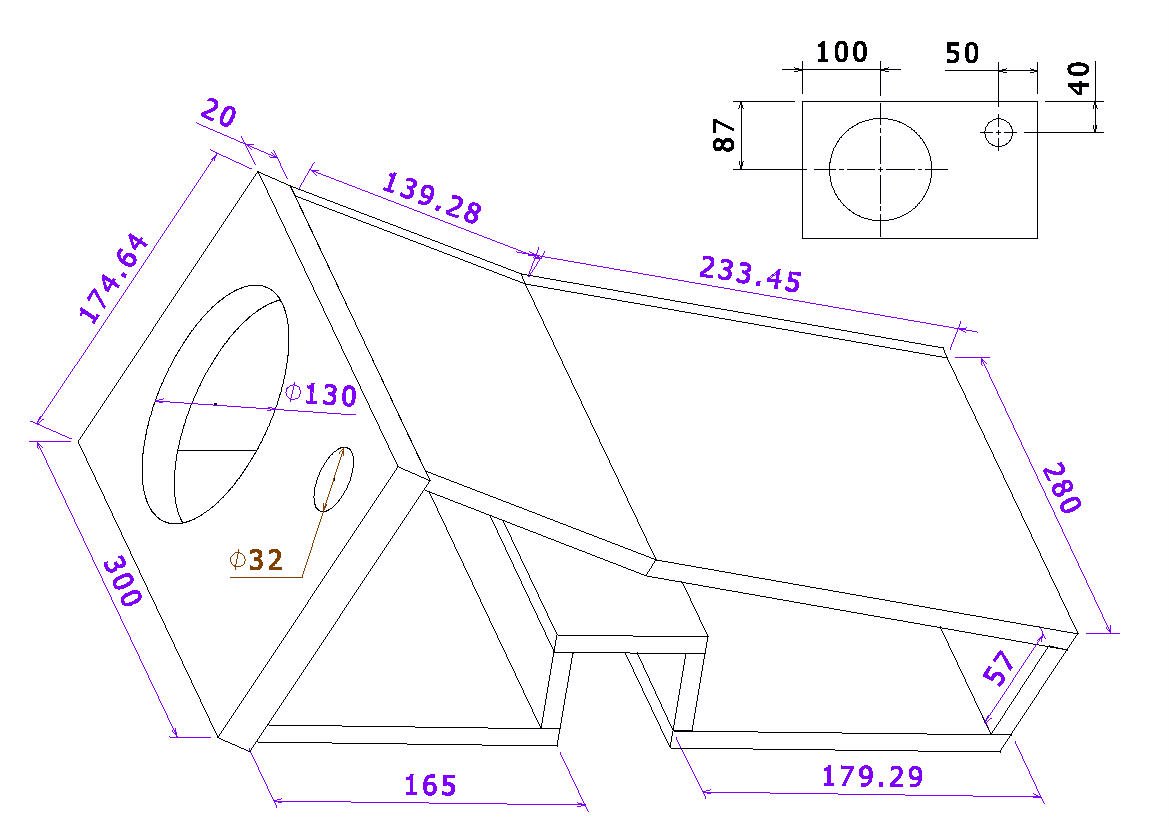

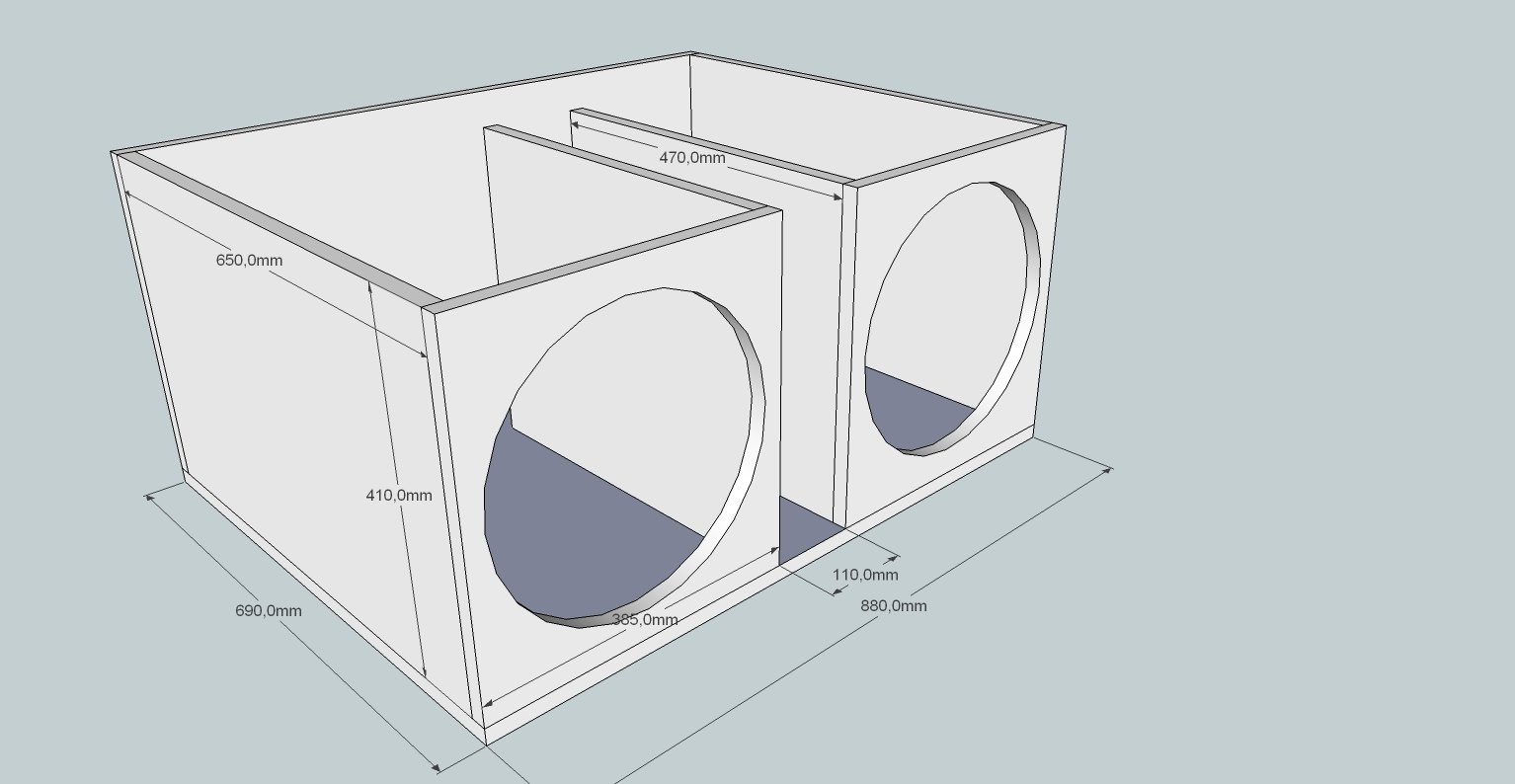

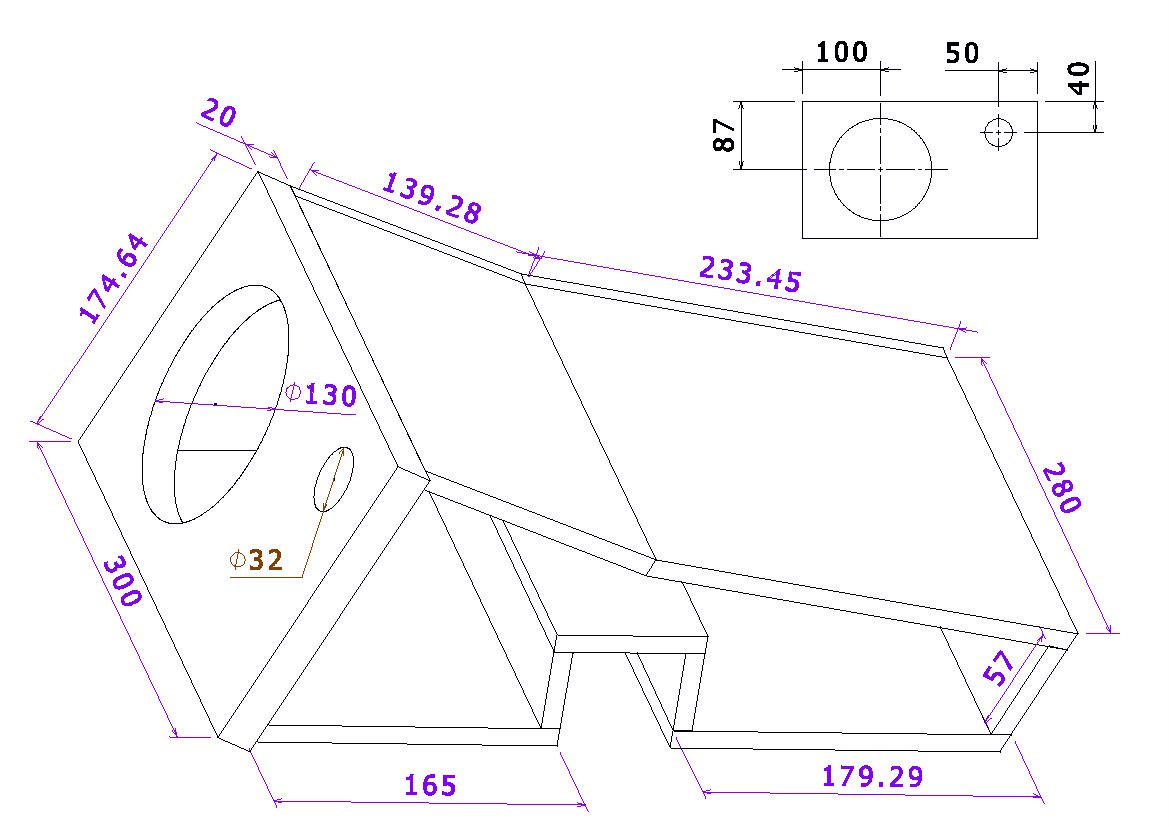

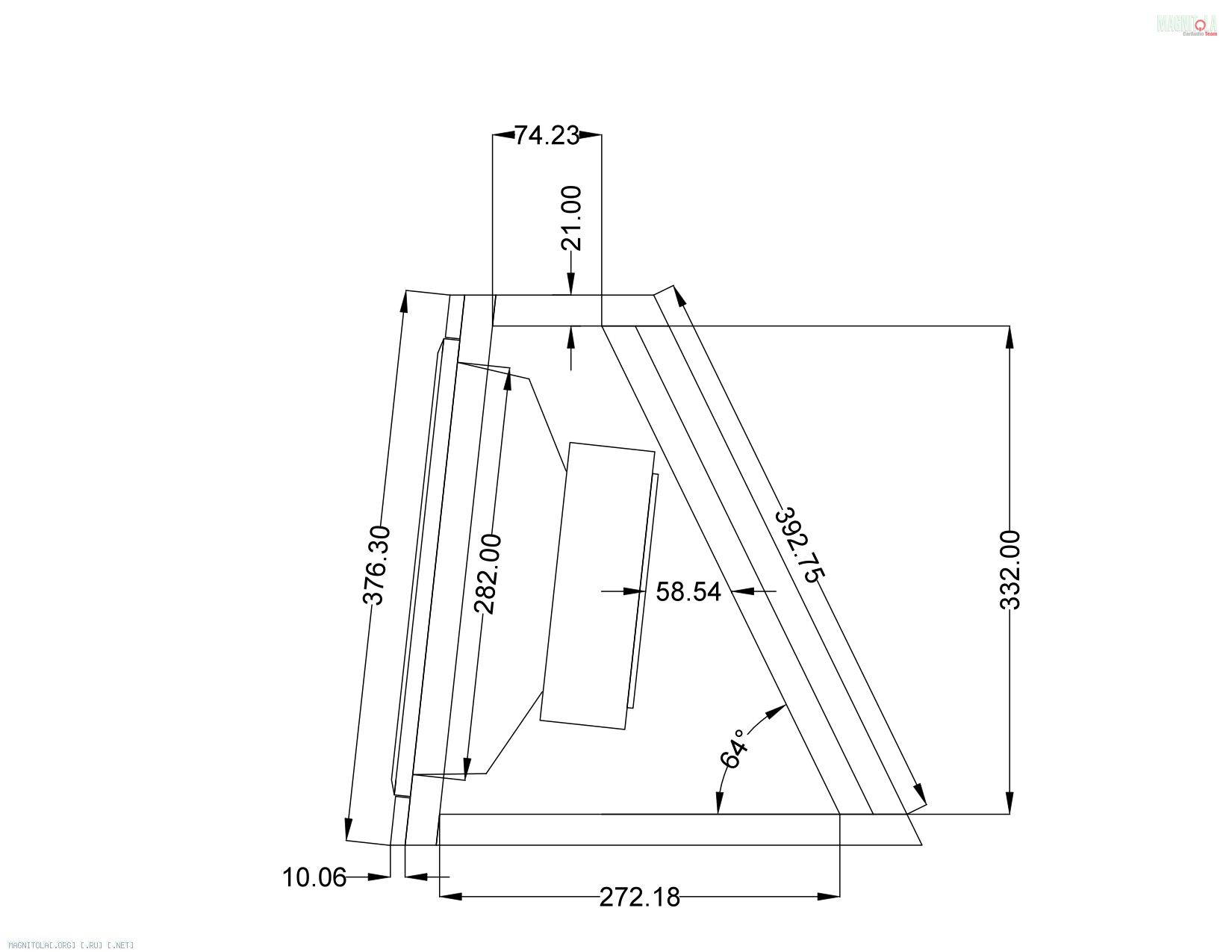

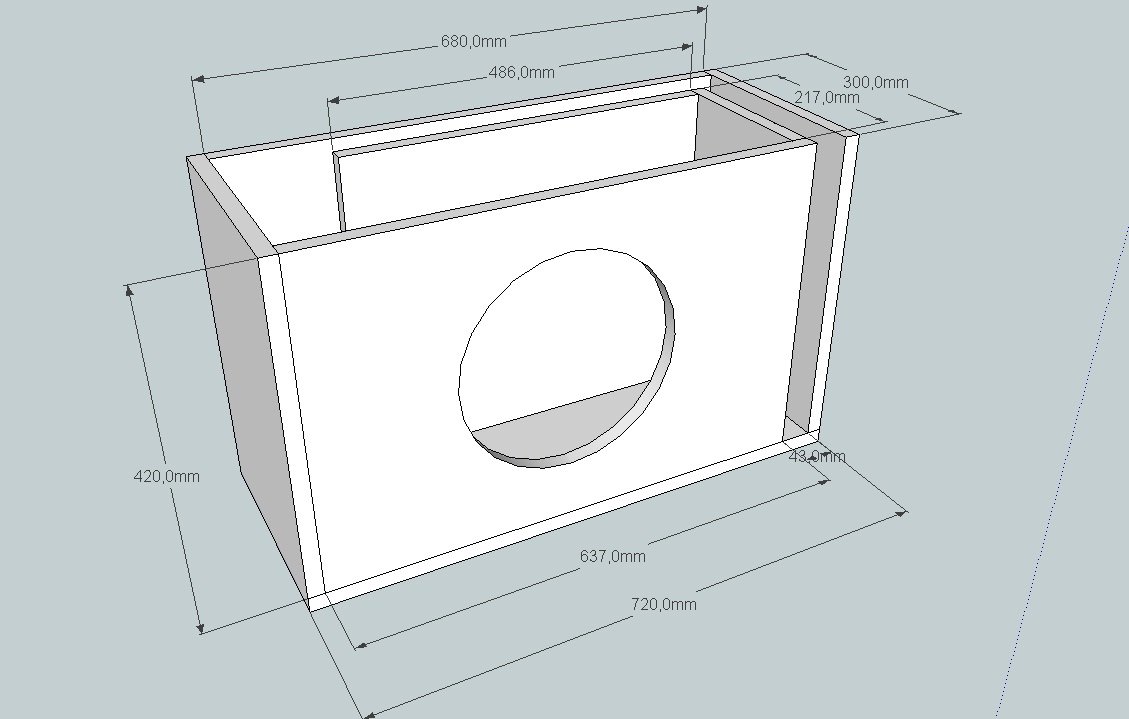

Фотогалерея: чертежи и размеры коробов для самых распространённых сабвуферов

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Для расчёта объёмности корпусов можно воспользоваться такими программами, как JBL SpeakerShop или Winisd beta. Специальный модификатор сервиса позволит не только определить оптимальные габариты и объёмность сабвуфера конкретно для вашей машины, но и добавит для наглядности его 3D модель.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

  • h — высота короба;
  • L — длина короба;
  • А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Расчёт объёма короба в программе

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

Из чего изготовить короб

Короб для сабвуфера — это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

Как построить короб для сабвуфера фазоинверторного типа

Стандартный вариант самодельного сабвуфера — это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.

Необходимые инструменты:

  • шумоизоляция;
  • саморезы по дереву длиной 50 мм;
  • дрель;
  • отвёртка;
  • электрический лобзик;
  • жидкие гвозди;
  • герметик;
  • клей ПВА;
  • карпет.

Корпус для размещения фазоинверторного сабвуфера должен быть максимально прочным и не пропускать звуковые волны. Для этих целей отлично подойдёт многослойная фанера или ДСП высокого качества. Оптимальный вариант — взять фанерный лист толщиной 30 мм.

Для изготовления корпуса нужно следовать такому плану:

  1. Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
  2. Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
  3. Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.

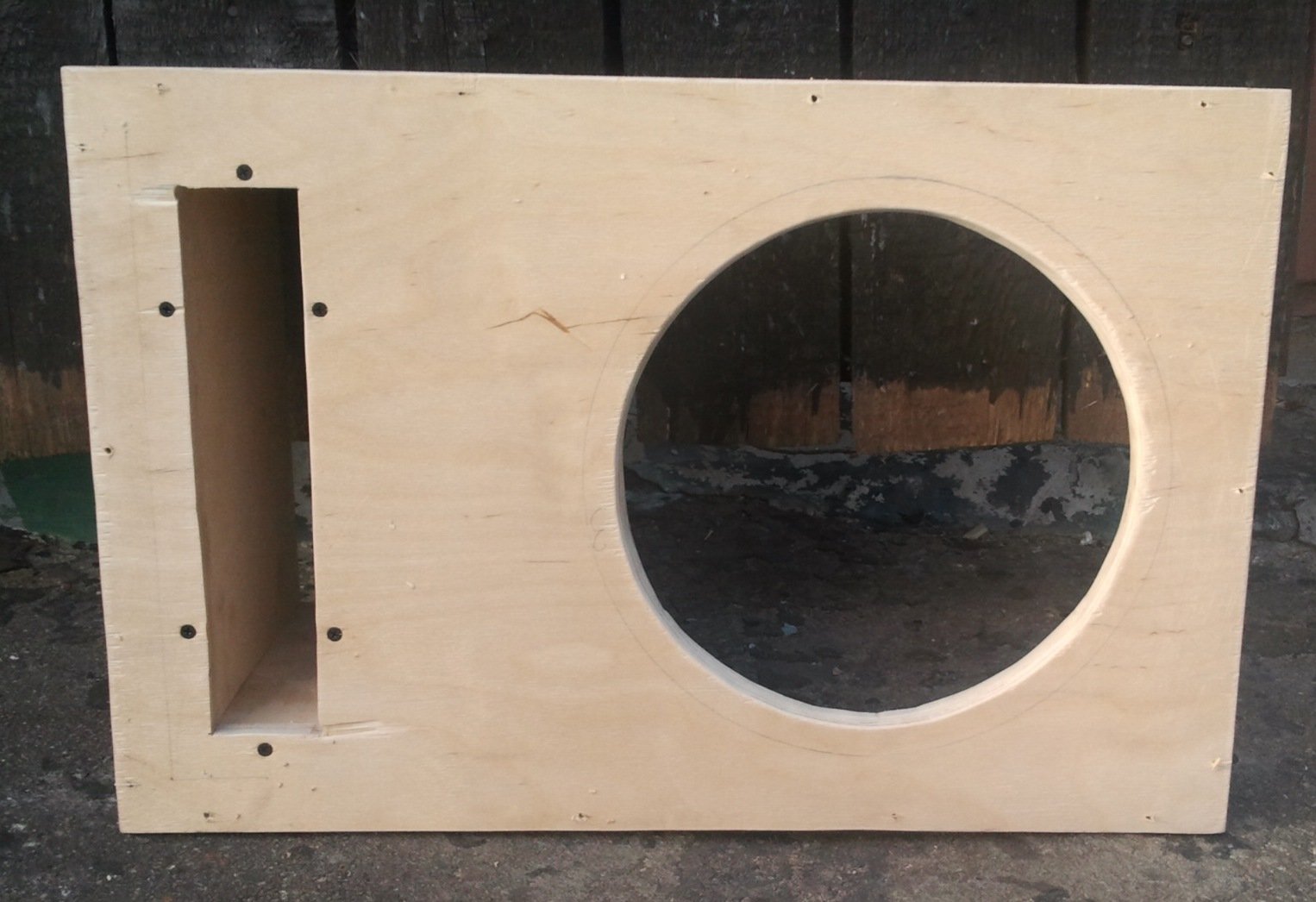

  4. После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
  5. При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
  6. Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
  7. Перед тем как соединить все части корпуса, вставляем динамик.

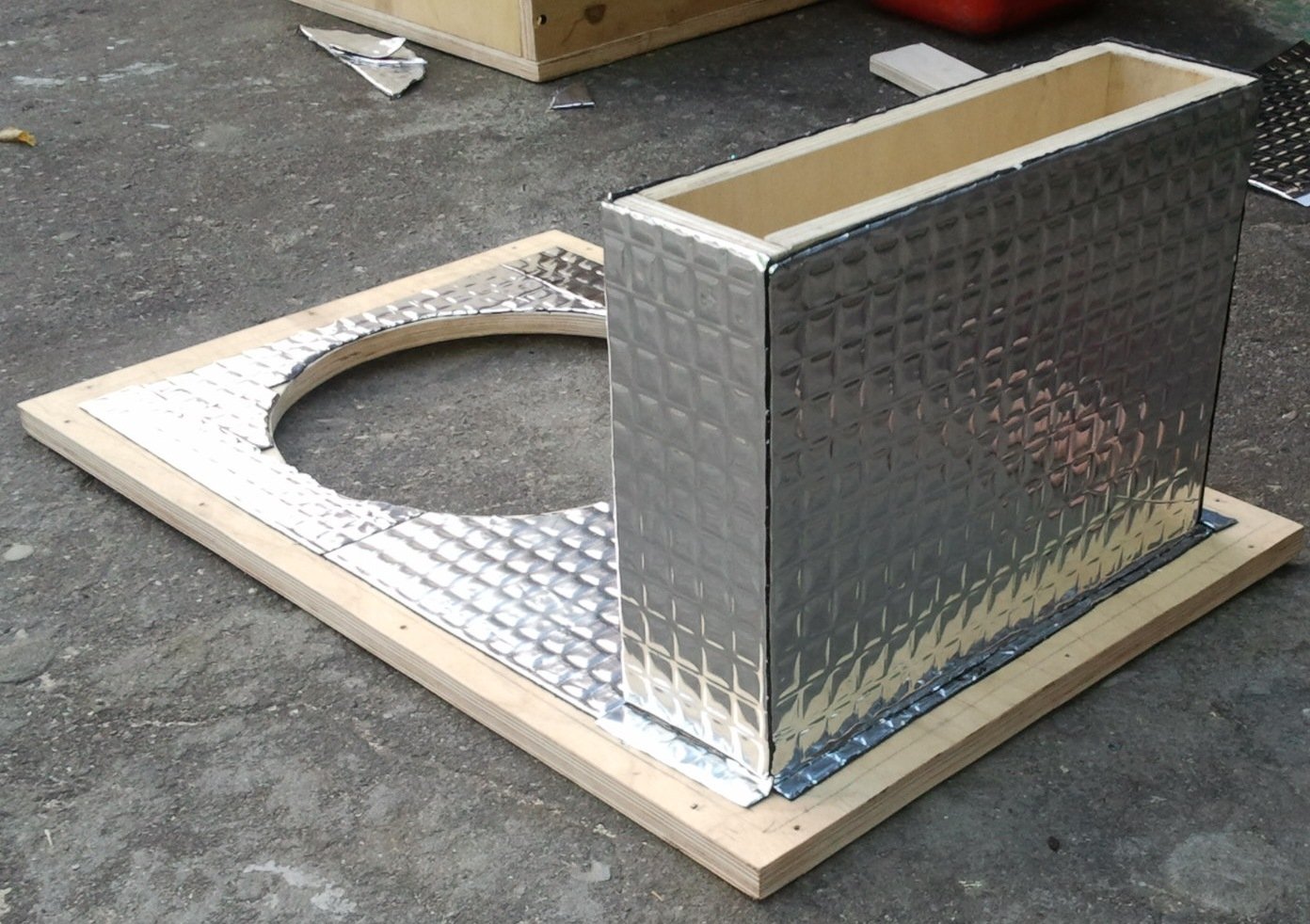

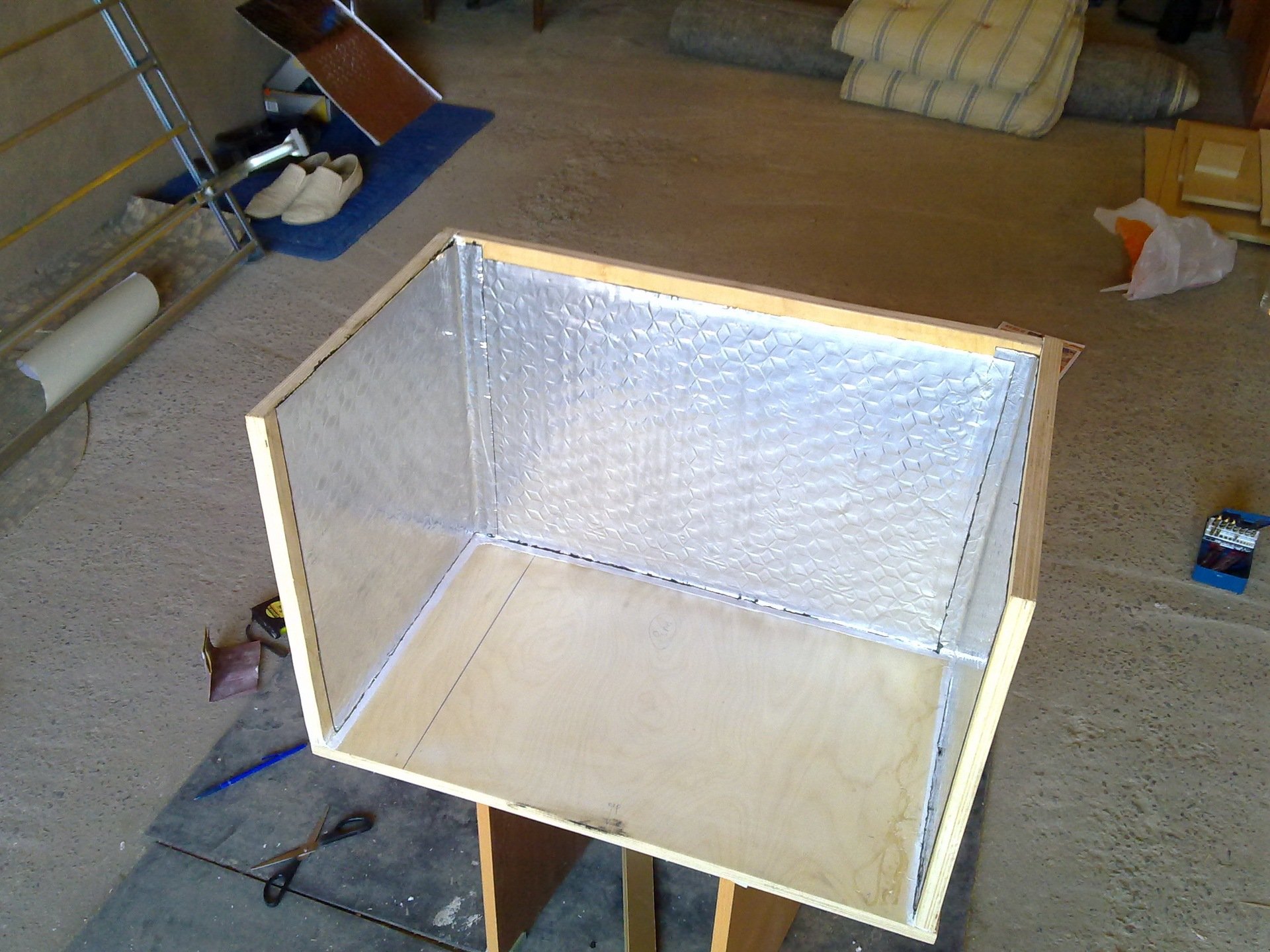

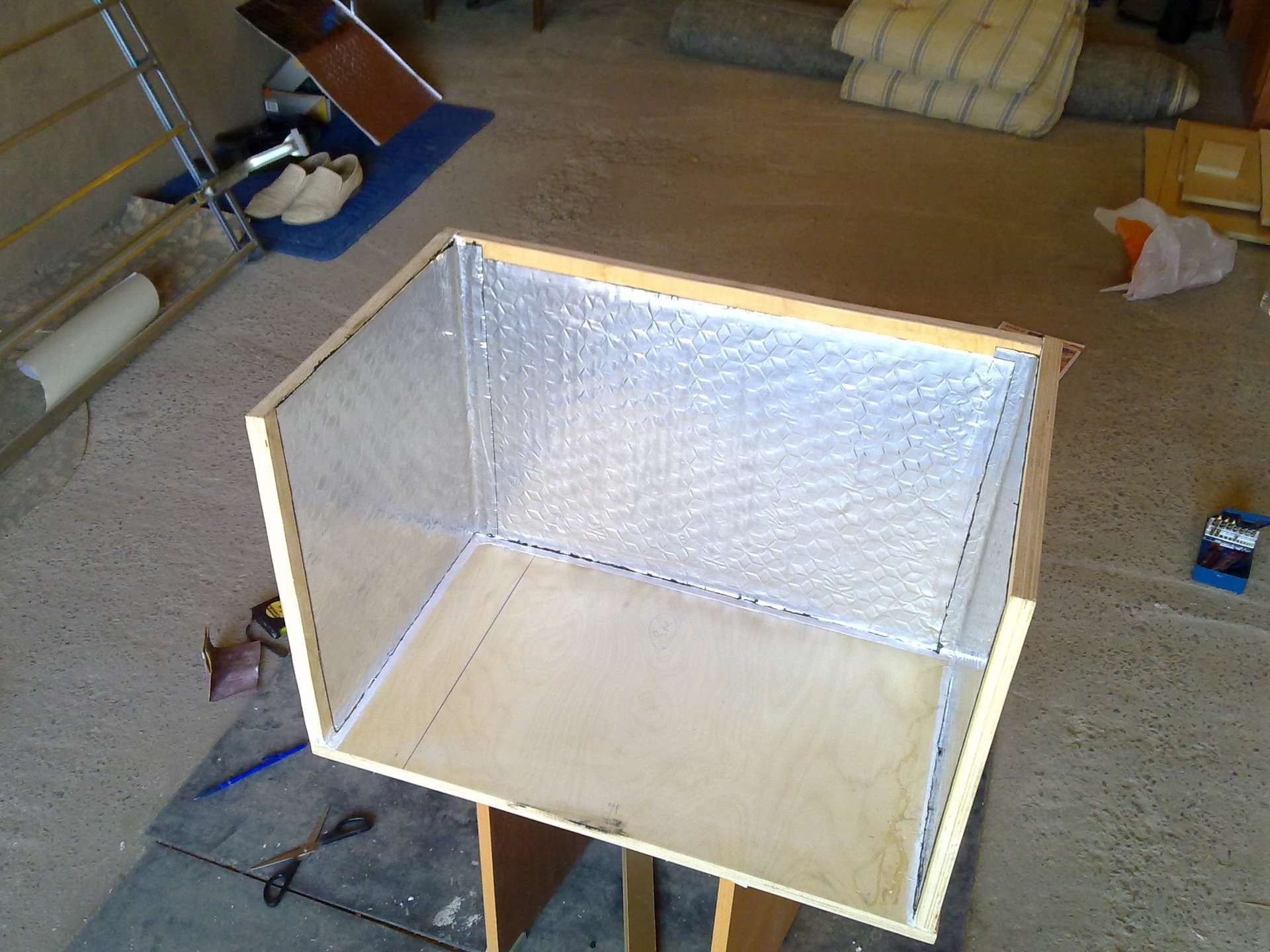

  8. Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
  9. После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.

Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.

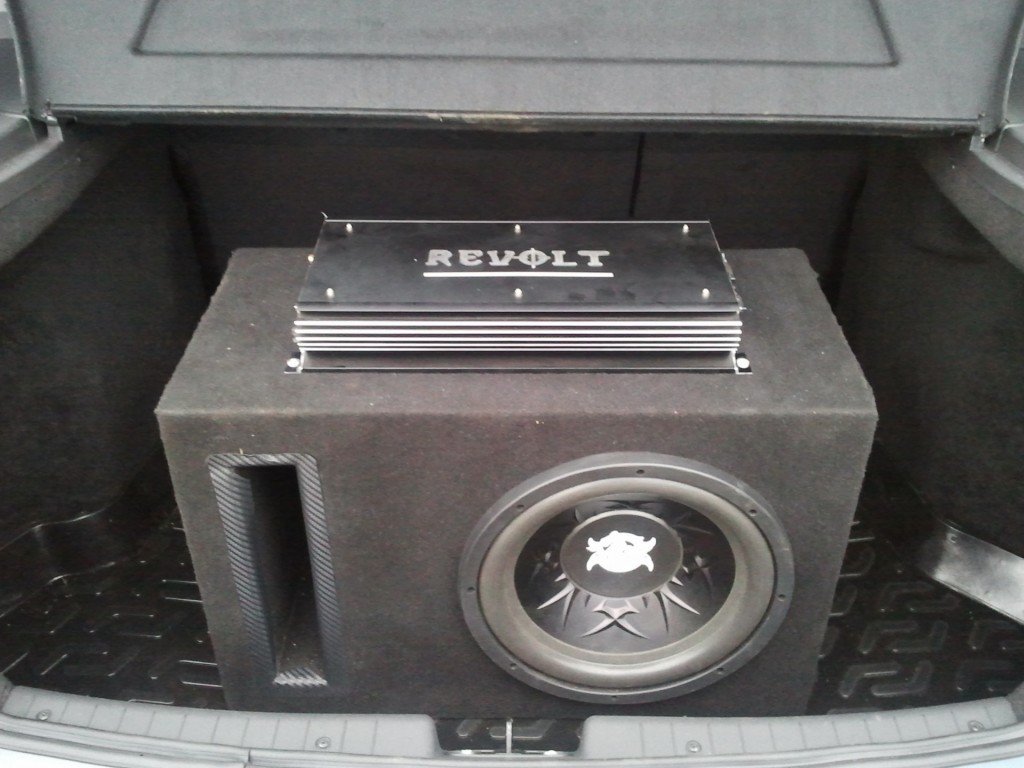

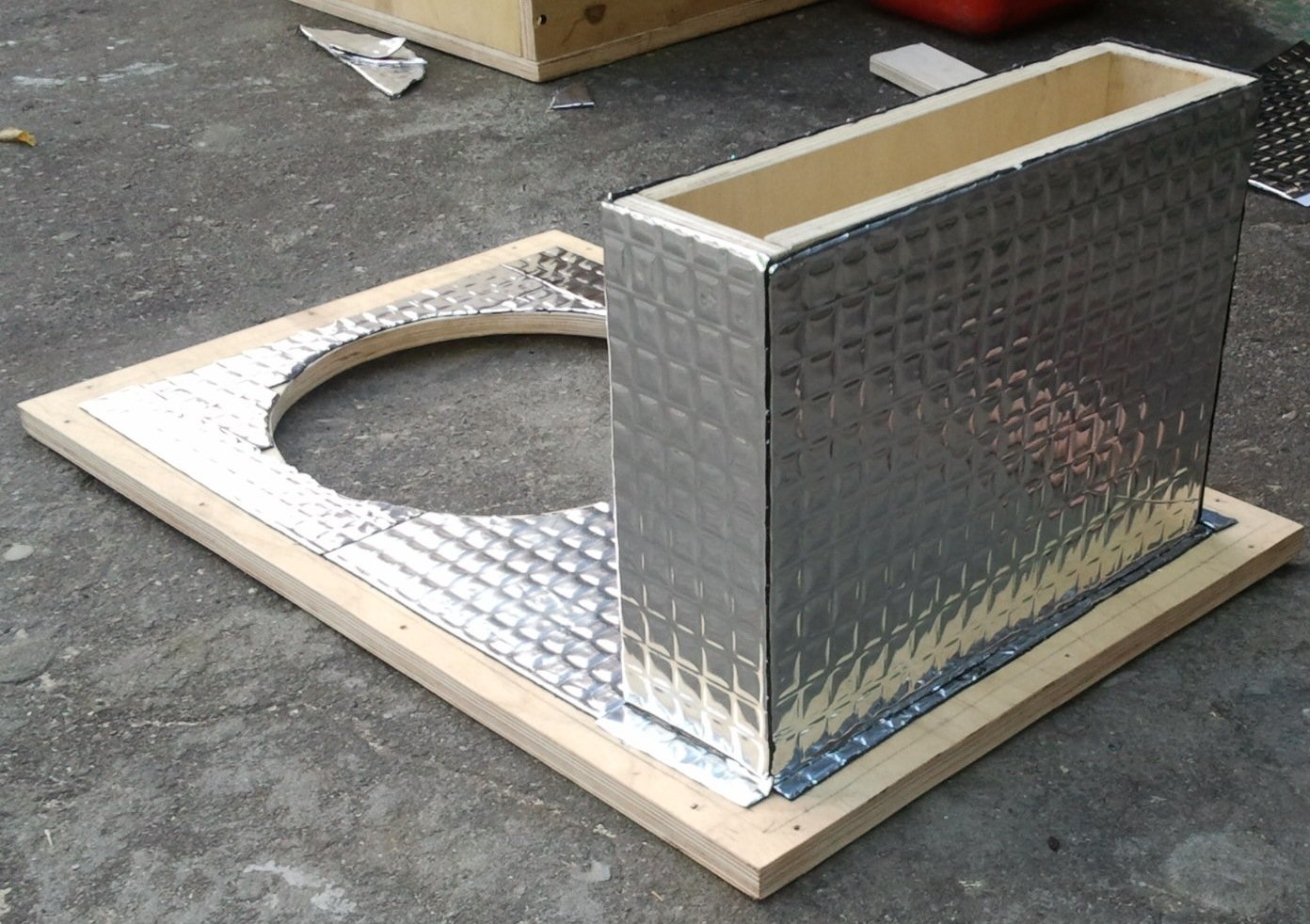

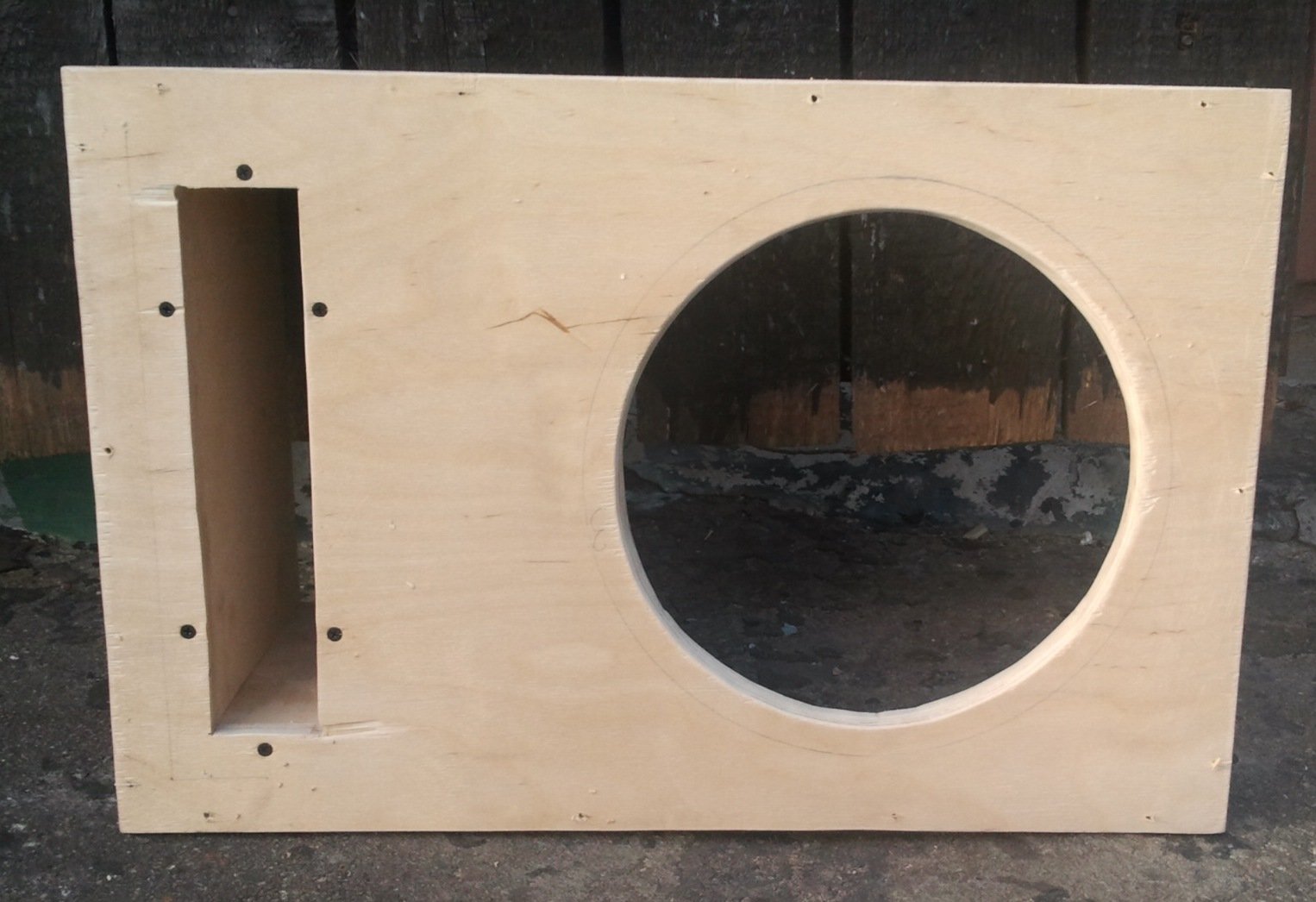

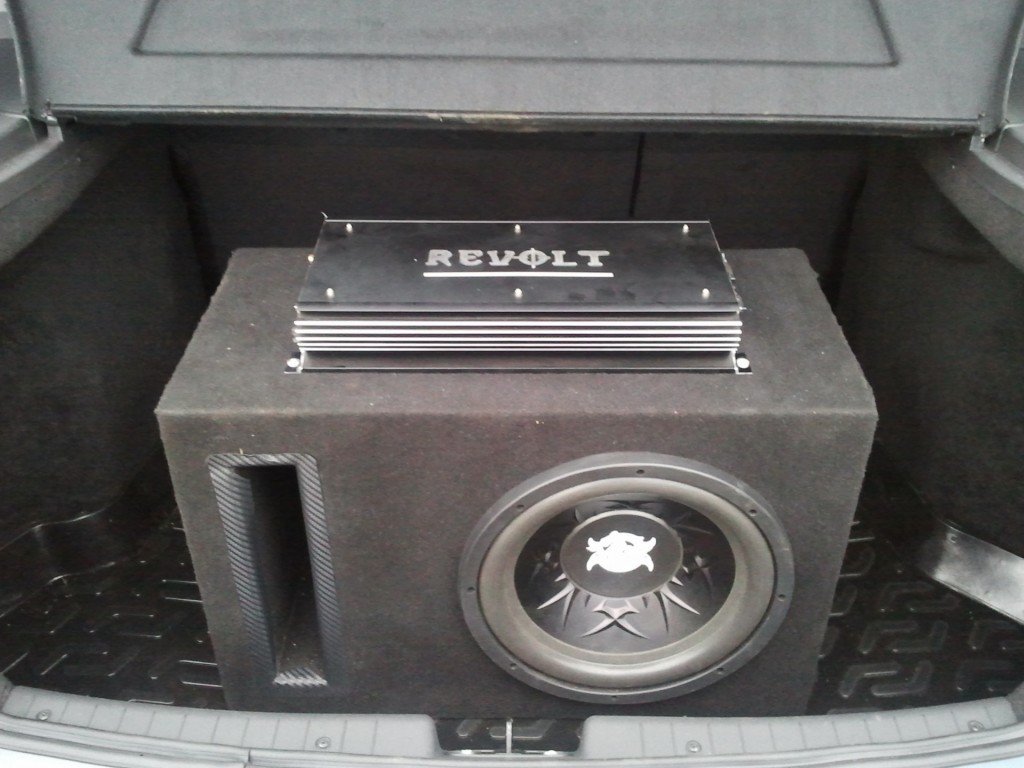

Фотогалерея: как собрать компактный короб с фазоинвертором

Как сделать короб сабвуфера «Стелс» своими руками

Несмотря на качество звучания фазоинверторного сабвуфера, не каждый водитель захочет возить в багажнике большой короб. В некоторых случаях багажный отсек должен быть наполнен вещами и грузами, поэтому для сабвуфера в нём места не остаётся.

Логичный выход из ситуации — изготовление сабвуфера «Стелс» для багажника. Он обеспечит то же самое качество звучания низких частот, что и фазоинвертор, но при этом займёт минимум пространства.

Обычно сабвуфер «Стелс» устанавливается непосредственно в багажник, но нередки случаи монтажа внутри крыла или даже в нише запасного колеса.

Минимум объёма, который потребуется для нормальной работы «Стелса» — 18 литров при условии использования 12-дюймового динамика.

Материалы и инструменты

Чтобы самостоятельно изготовить сабвуфер «Стелс», необходимо заранее подготовить:

  • решётку для динамика;
  • динамик;
  • розетку для подключения;
  • провода нужной длины;
  • фанеру или ДСП толщиной 20 мм;
  • кусок ДВП;
  • клей-эпоксидку;
  • кисть;
  • стекловолокно;
  • малярный скотч;
  • полиэтилен;
  • саморезы по дереву (40 мм);
  • лобзик;
  • дрель.

Изначально нужно выбрать, в каком именно месте будет размещаться сабвуфер. Потребуется освободить багажный отсек от хранящихся в нём принадлежностей, после чего можно приступить к удалению его обшивки. Обшивку нужно аккуратно снять только в том месте, куда планируется поставить акустическое устройство.

Далее выполняются следующие шаги:

  1. На основание багажника стелется полиэтиленовая плёнка — она защитит отсек от капель клея и налипания мусора.
  2. Место, где будет находиться сабвуфер «Стелс», нужно обклеить малярным скотчем минимум в два — три слоя.

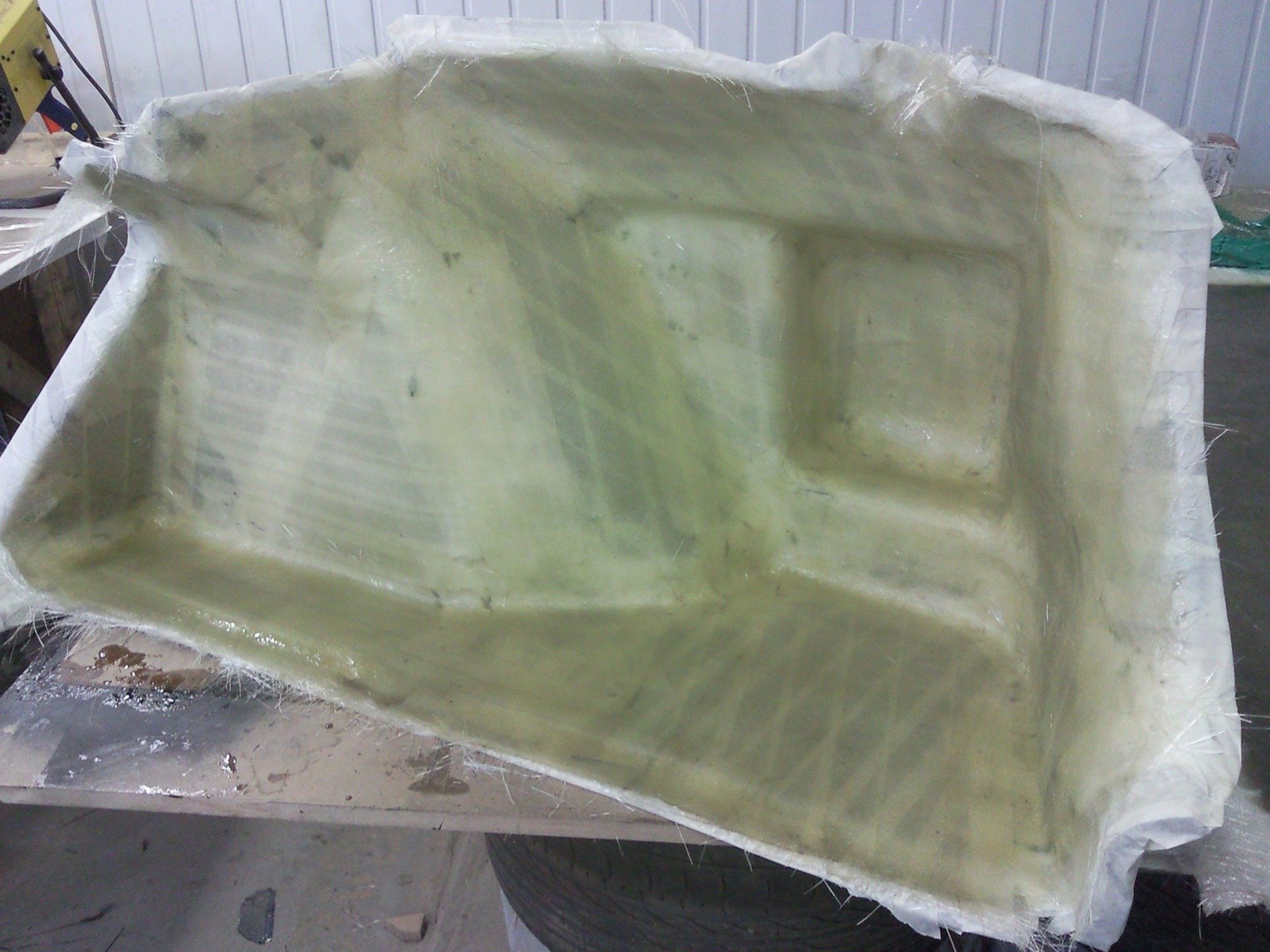

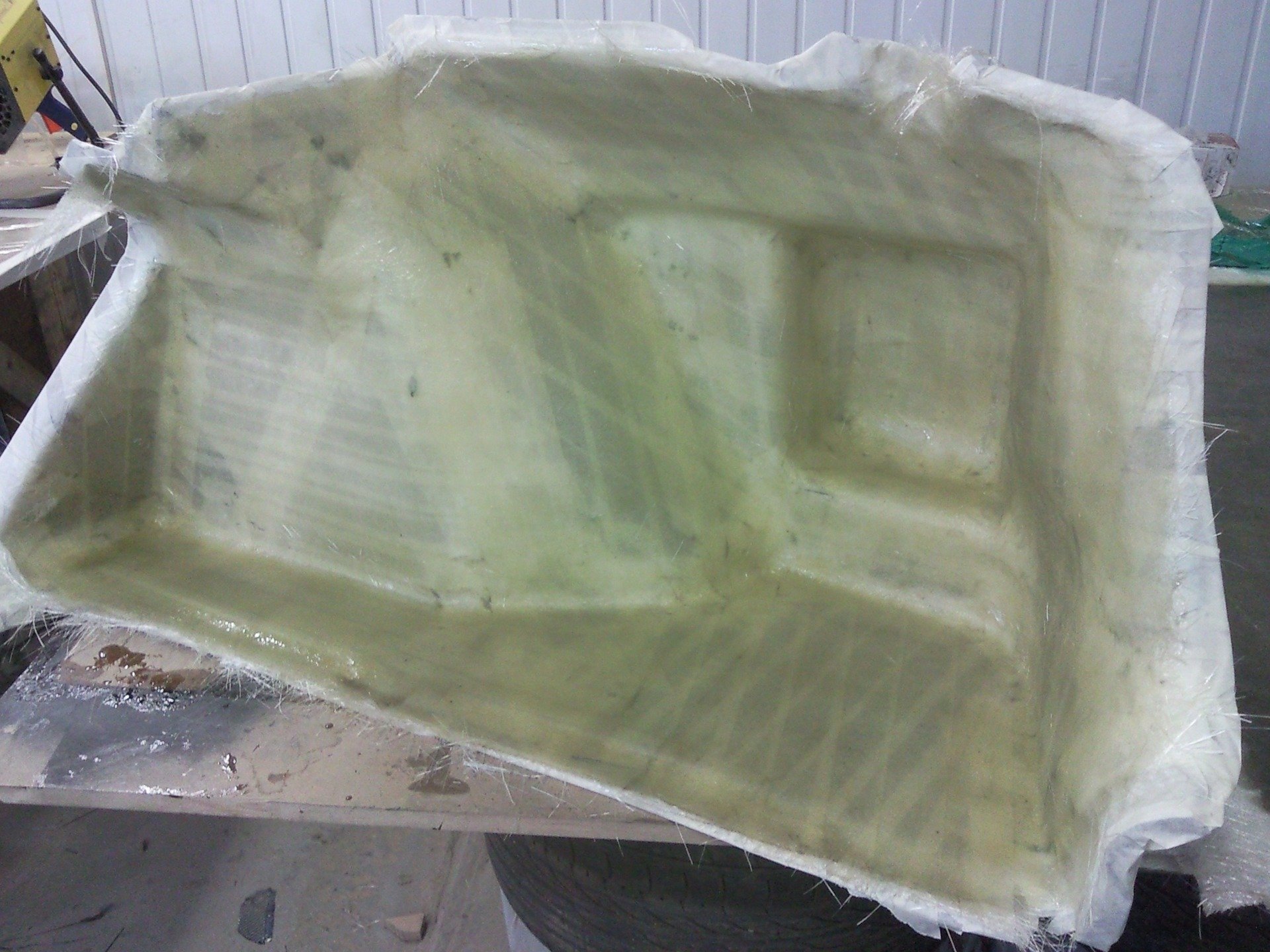

  3. После чего на поверхность скотча накладываются кусочки стеклоткани, которые нужно обработать эпоксидным составом. Стекловолокно лучше всего приклеивать внахлёст, чтобы не было видно стыков и разрывов между кусками.
  4. Придётся наклеить около 5 слоёв, чтобы толщина листа стеклоткани в итоге равнялась 10 мм.
  5. Корпус сабвуфера будет твердеть порядка 10—12 часов. Только после его полного высыхания разрешается продолжать работу.
  6. Из фанеры вырезается дно для сабвуфера и приклеивается к корпусу. Можно использовать герметик или эпоксидную смолу, так как важно устранить все негерметичные швы в коробе.
  7. Потребуется срезать все лишние детали с корпуса, чтобы не выпирала стеклоткань или застывшие капли клея.
  8. Далее из ДСП нужно выкроить и вырезать боковые панели и верхнюю часть корпуса «Стелса». К тому же, округлую форму тоже потребуется изготовить из фанеры — для этого её нужно будет намочить, сформировать и хорошо закрепить.
  9. Все части из ДСП или фанеры нужно будет хорошо проклеить эпоксидным клеем или герметиком, после чего скрепить их между собой саморезами.
  10. На передней панели вырезается отверстие для динамика.
  11. В задней или боковой части корпуса сабвуфера нужно вырезать отверстие для проводов.
  12. После чего в корпус вставляется динамик, крепится там с помощью тех же саморезов и клея, все части короба сабвуфера монтируются.

Осталось только придать коробу законченный внешний вид — покрасить его или же обтянуть карапетом. Покраска подразумевает шлифовку поверхностей, что займёт много времени, поэтому быстрее обтянуть корпус карапетовой тканью, используя клеевой состав.

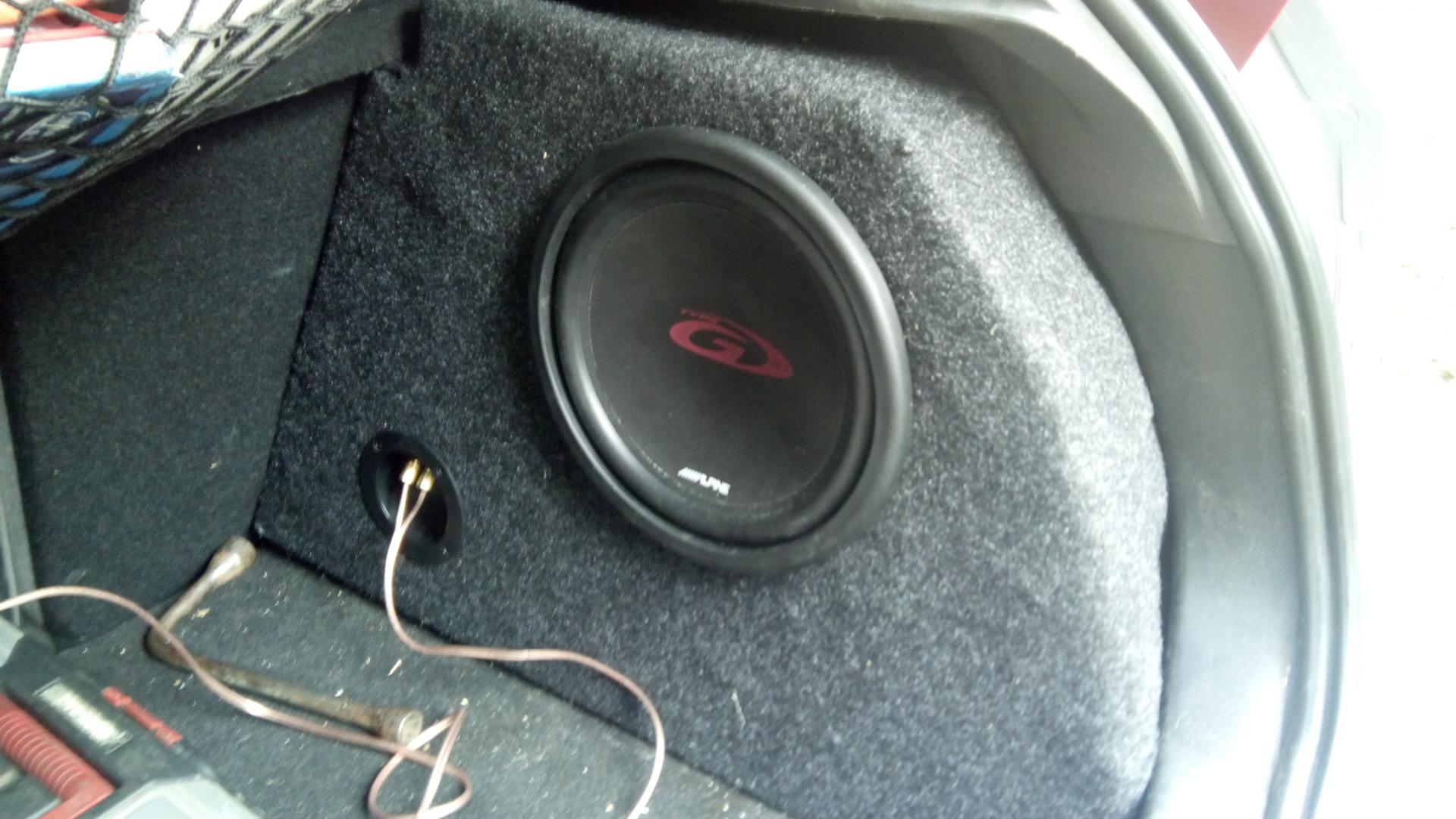

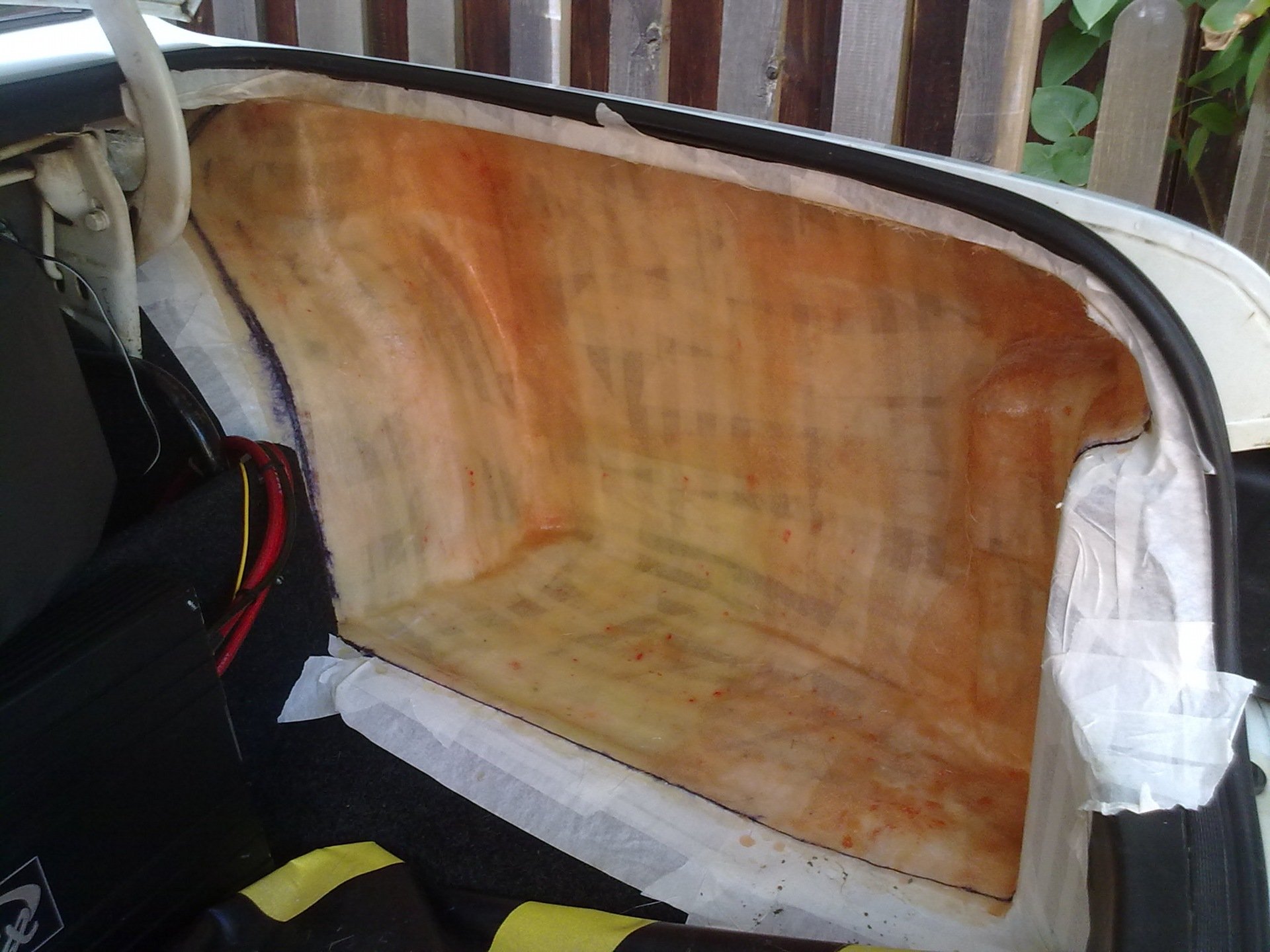

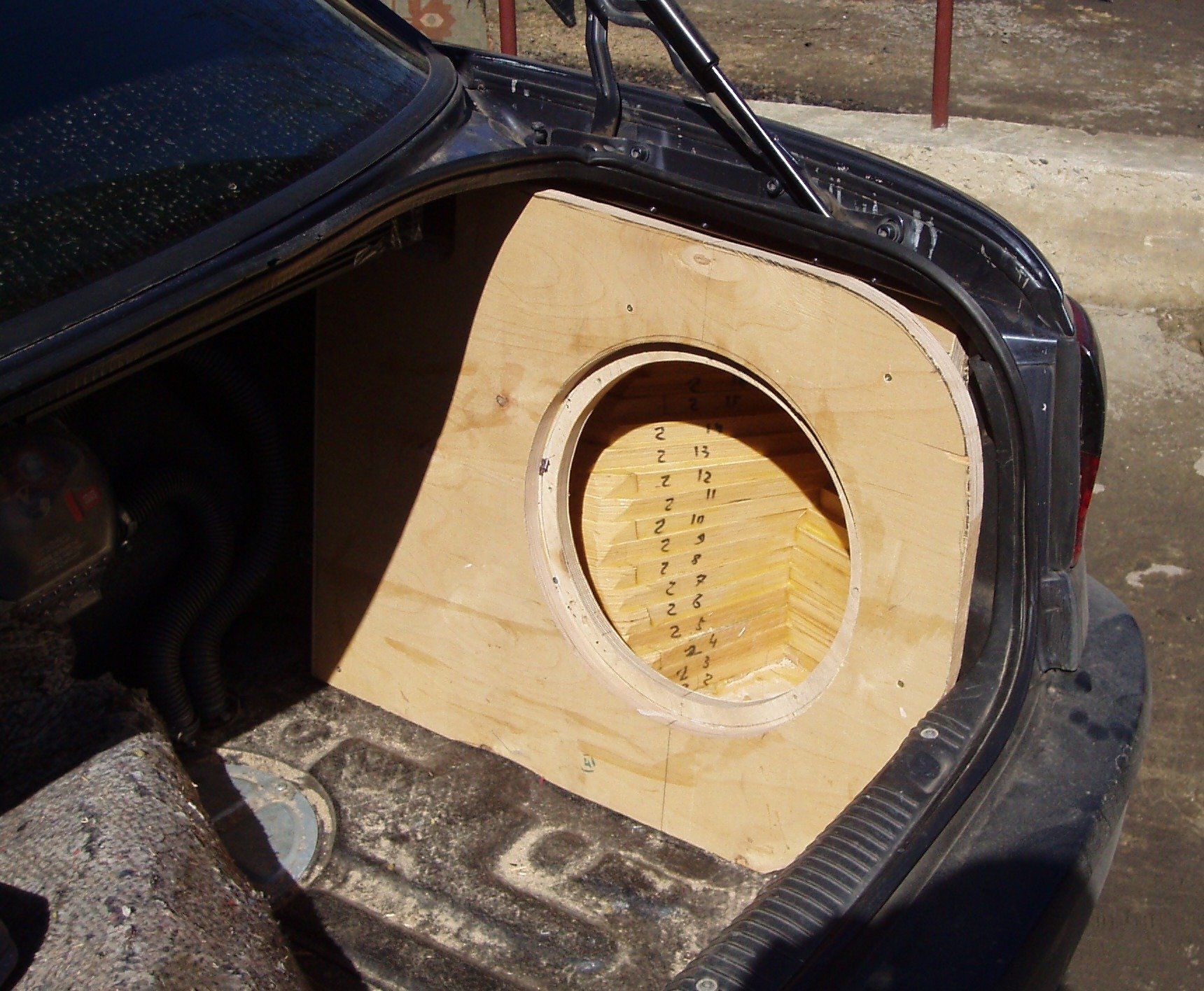

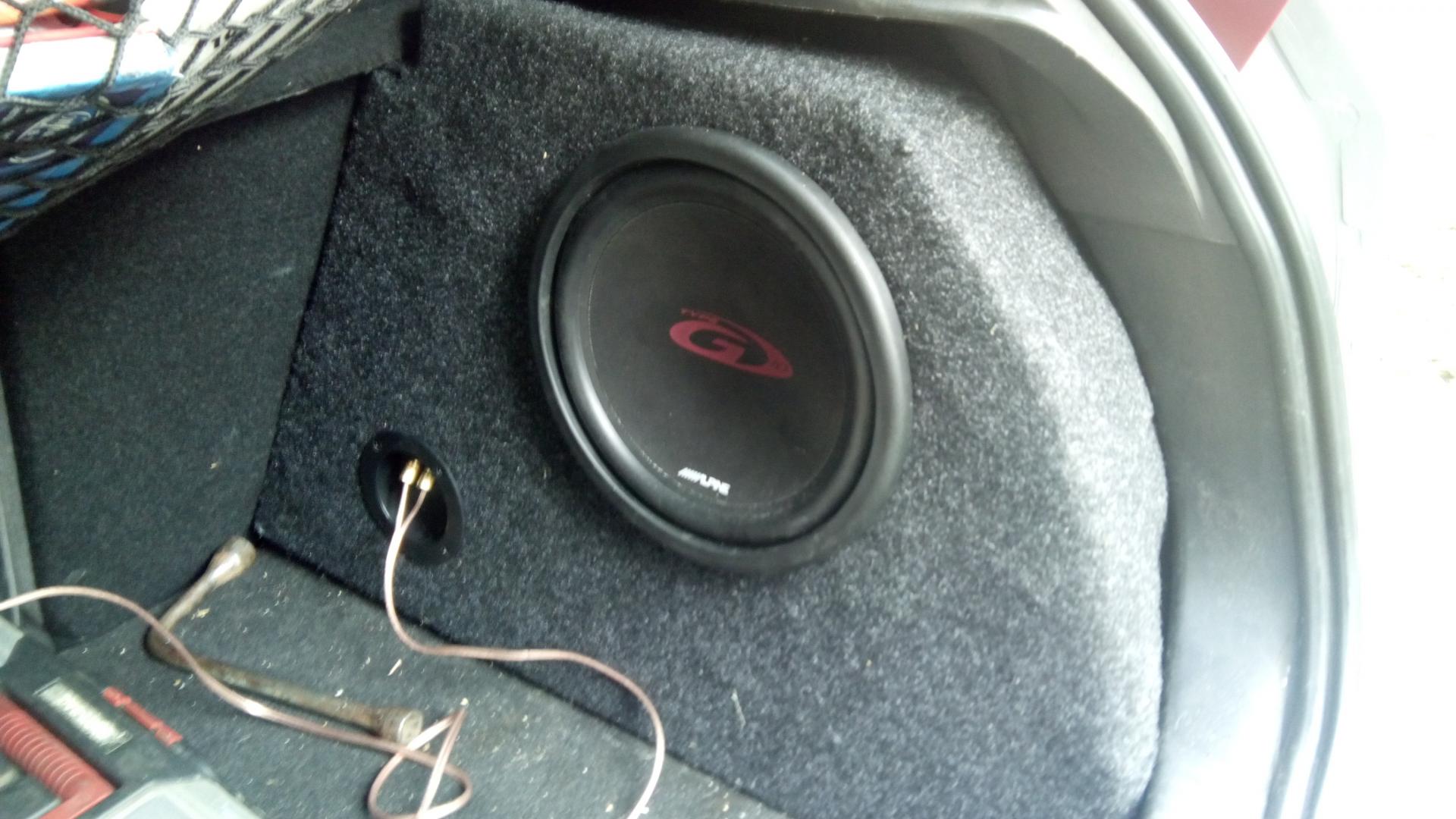

Фотогалерея: как встроить сабвуфер в багажник — вид изнутри и снаружи

Другие варианты изготовления коробов для сабвуферов в авто

Проще всего изготовить обычный короб в виде закрытого ящика. Он делается по той же технологии, что и фазоинверторный сабвуфер, только без выреза щели. Закрытый ящик подразумевает только отверстие для самого динамика, за счёт чего его конструкция максимально проста.

Различные виды бандпассов — это всё тот же фазоинвертор, только с небольшими вариациями. Поэтому самостоятельное изготовление таких корпусов для сабвуфера не считается сложной процедурой.

Сабвуфер в форме рупора считается самым сложным в изготовлении. Зачастую автолюбители просто отказываются его выполнять, выбирая для себя более простые модели. Рупор действительно может обеспечить отличное качество звучания низких частот, но малейшее отклонение от чертежа сводит на нет все старания умельца.

Конструкция сабвуфера в виде трубы практически недоступна для самостоятельно изготовления ввиду её сложности и формы. Чтобы сделать такое устройство своими руками, понадобится не только боевой настрой, но и немалый опыт в данной сфере.

Поэтому решив сделать сабвуфер для своей машины, целесообразнее выбрать короб в виде закрытого ящика, фазоинвертора или бандпасса, так как они вполне гарантируют насыщенное звучание треков, к тому же их изготовление не потребует специфических знаний и умений.

Видео: саб своими руками

Меры безопасности при работе

При работе с колюще-режущими предметами всегда необходимо соблюдать осторожность. Электрические инструменты (электролобзик, дрель) должны иметь шнуры без повреждений, вилка обязана входить в розетку мягко и легко.

Использование неисправного инструмента не рекомендуется.

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

  • предохранитель;
  • провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
  • конденсатор;
  • кусачки;
  • изолента;
  • пластиковые хомуты;
  • комплект гаечных ключей.

После того как было выбрано место для установки сабвуфера, необходимо убедиться в том, что оно выдержит резонансные волны, поступающие от устройства. Установка сабвуферов на хрупкие и лёгкие поверхности автомобиля запрещена.

Подключение проводов производится по следующей схеме:

  1. Изначально провод сабвуфера выводится к усилителю.
  2. От усиливающего устройства провод подводится к автомагнитоле.
  3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
  4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.
Схема подключения

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Перед началом работы необходимо убедиться, что аккумулятор транспортного средства отключён. Это та мера безопасности, которая позволит не только избежать повреждений в акустической системе, но и может сберечь здоровье и работоспособность частей тела человека.

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.
