Вторая жизнь: как подключить aux к старой магнитоле своими руками

Автомагнитола в современном автомобиле давно уже перестала быть роскошью. На мониторы современных девайсов выводят скорость, показания кондиционера, внешних головных огней, и список этот постоянно растёт. Вот только подключение чего-то своего, типа mp3 плеера, разработчики обычно не предусматривают. Но при желании сделать доступным AUX-разъём можно!

Что такое AUX-вход и где применяется

Линейный вход или как это сейчас обозначают «AUX», давно появился в бытовой аудиотехнике. Домашний усилитель, в зависимости от модели, имеет от одного до нескольких таких.

задняя панель усилителя

В левом нижнем углу ясно видны 4 линейных входа (AUX)

По этому же принципу используют и сейчас домашнюю аудиотехнику, подключая её к компьютеру. Для использования такой возможности в автомобиле придётся немного доработать штатную магнитолу.

Подключение к магнитоле смартфона может привести к аварии, если на него вдруг позвонят.

Как подключить аукс к магнитоле своими руками

Материалы

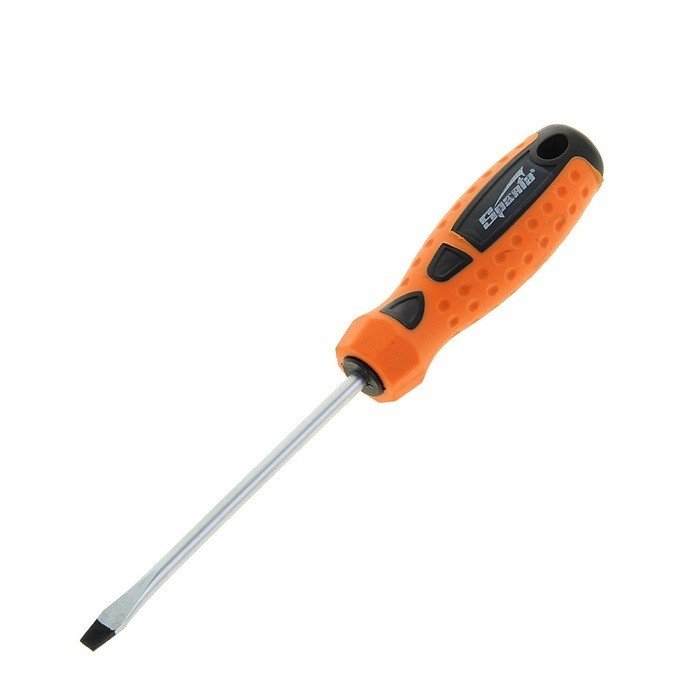

  • плоская отвёртка (для снятия магнитолы);

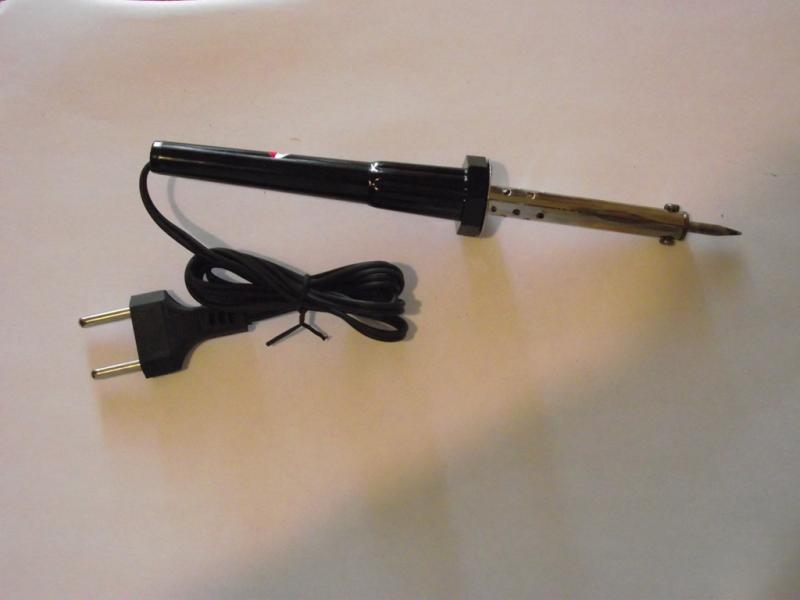

  • паяльник с сопутствующим материалом;

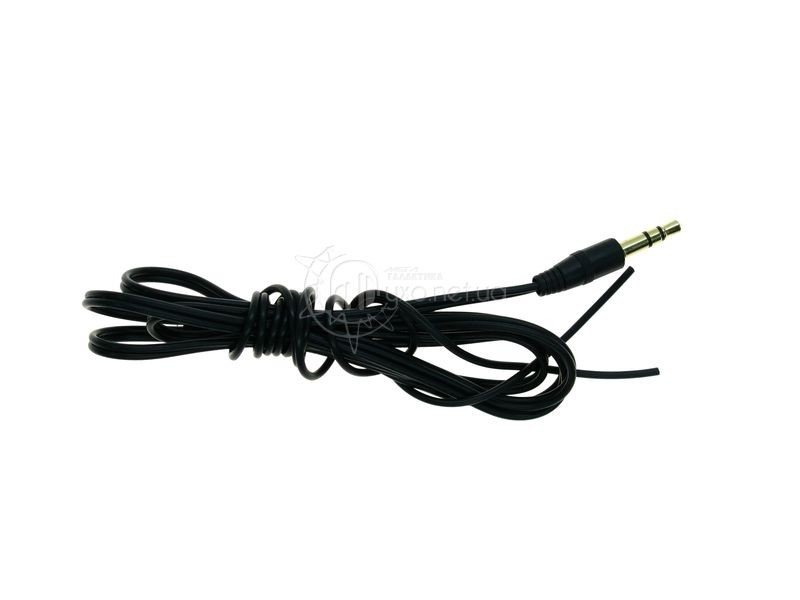

  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;

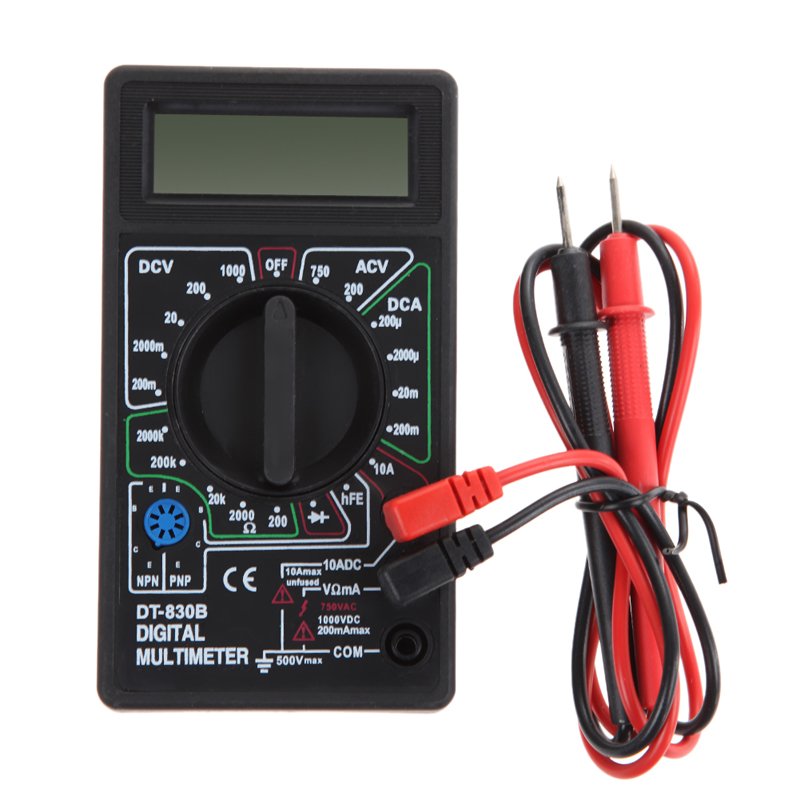

  • мультиметр (для проверки).

Набор инструментов для работы

Подготовка автомагнитолы

  • извлекают все носители и демонтируют магнитолу;
  • в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);
    Снять пластиковую накладку вокгруг автомагнитолы

    Откручивают болты под наклакой

  • отсоединяют и убирают в сторону кассетный блок или проигрыватель;
    Извлеките кассетник

    ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить

  • впоследствии их можно вернуть на место.

Пайка входа

Вход нужно подключать к микросхеме предусилителя.

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Если схемы нет, осматривают плату. Иногда на ней могут быть обозначения вида «L-CH» — левый канал, «R-CH» — правый канал.

Микросхема предусилителя на базе TDA7404D-E-X

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

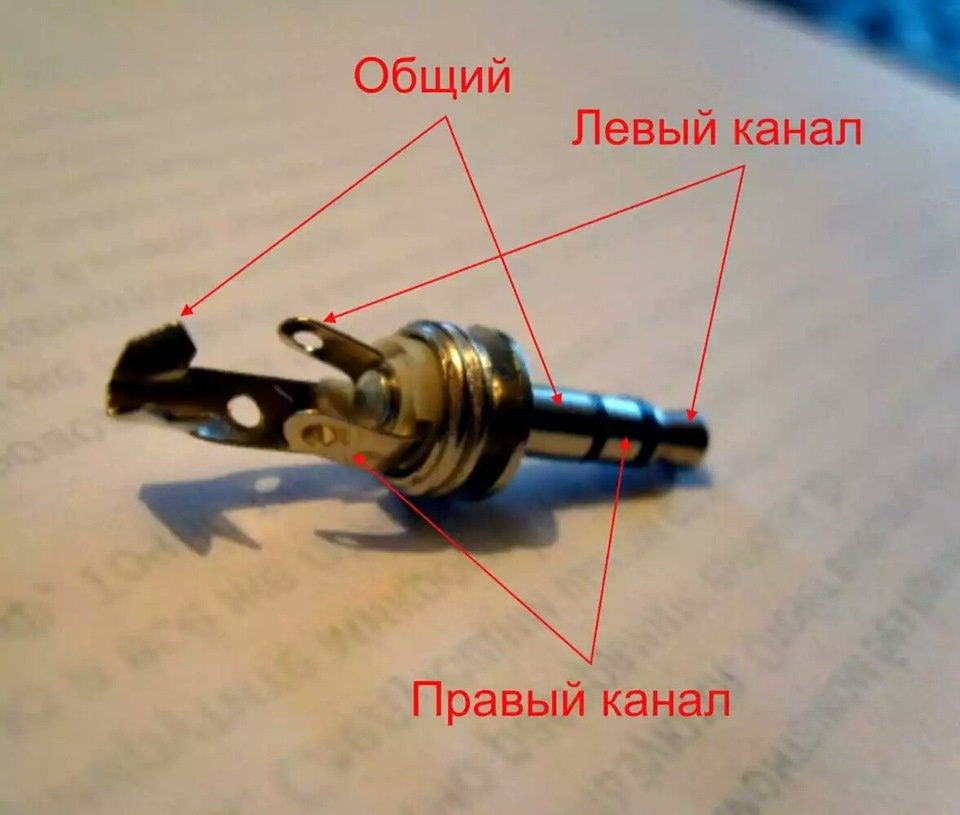

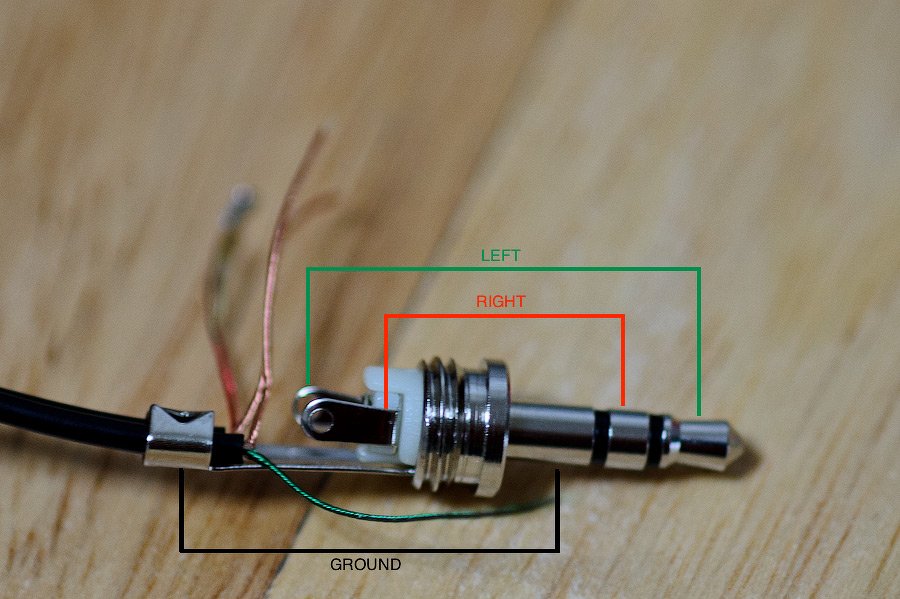

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

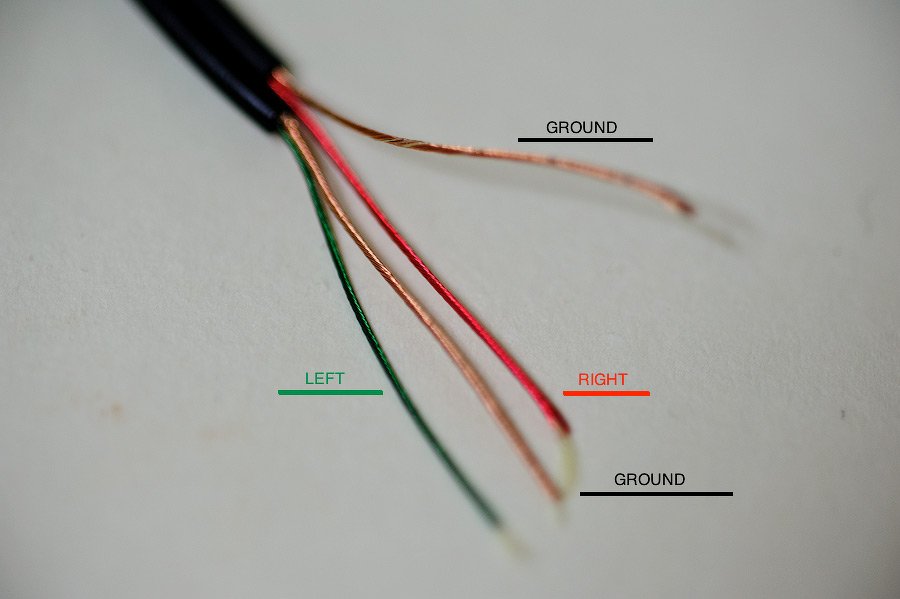

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

Собранную схему надо проверить.

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Правильно подключённый вход выведет звук с вашего устройства на динамики авто.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Провод рекомендуется брать подлиннее, чтобы это внешнее устройство не висело на проводах, а его можно было бы куда-то положить.

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

Видео

На видео показана установка гнезда «AUX «в автомобиле Ssang Yong.

Использование внешних адаптеров и проводов

Обзор будет неполным, если не добавить, что на сегодняшнем рынке водитель может найти множество девайсов, функционал которых способен не только предоставлять линейный вход. Существуют модели с поддержкой USB AUX и Bluetooth. Установка такой модели не сложнее вышеописанного. В видео ниже владелец подключает такой девайс, не отключая поддержки заводских устройств.

Если ваша магнитола не поддерживает подключение внешних источников звука, такую возможность добавить по силам каждому автолюбителю.
